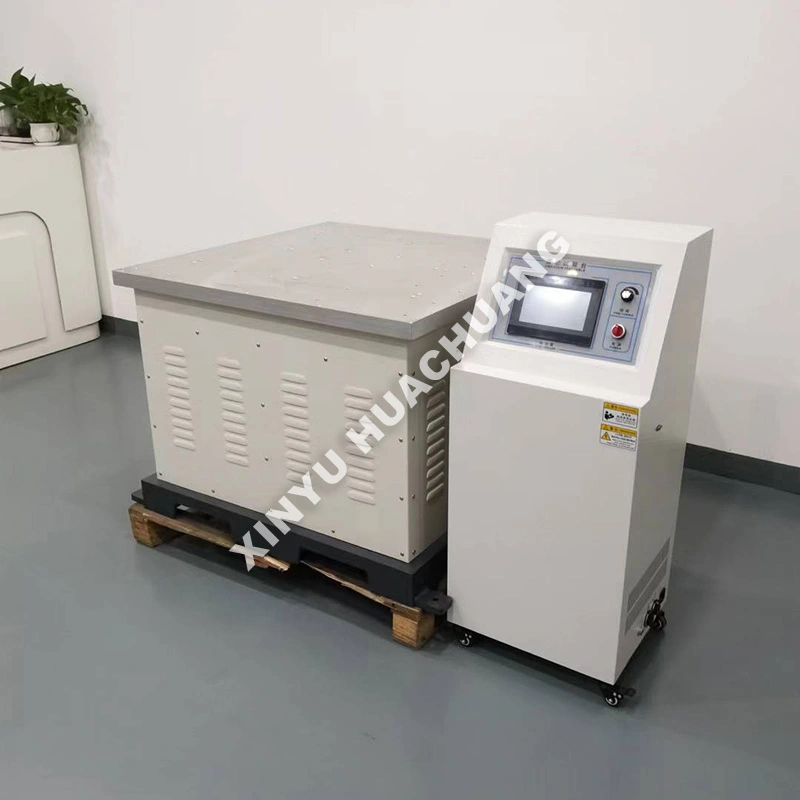

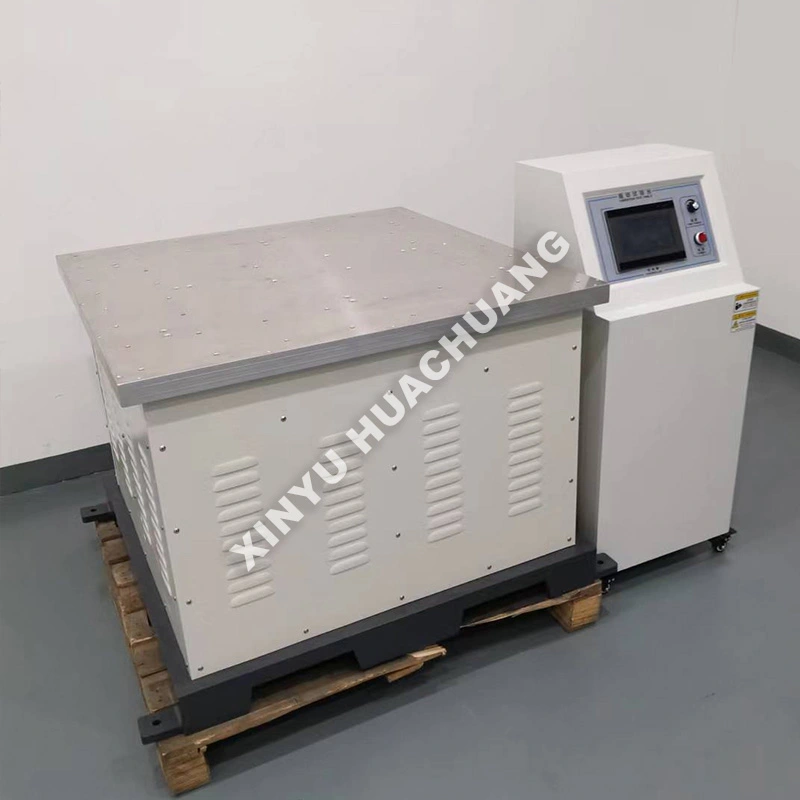

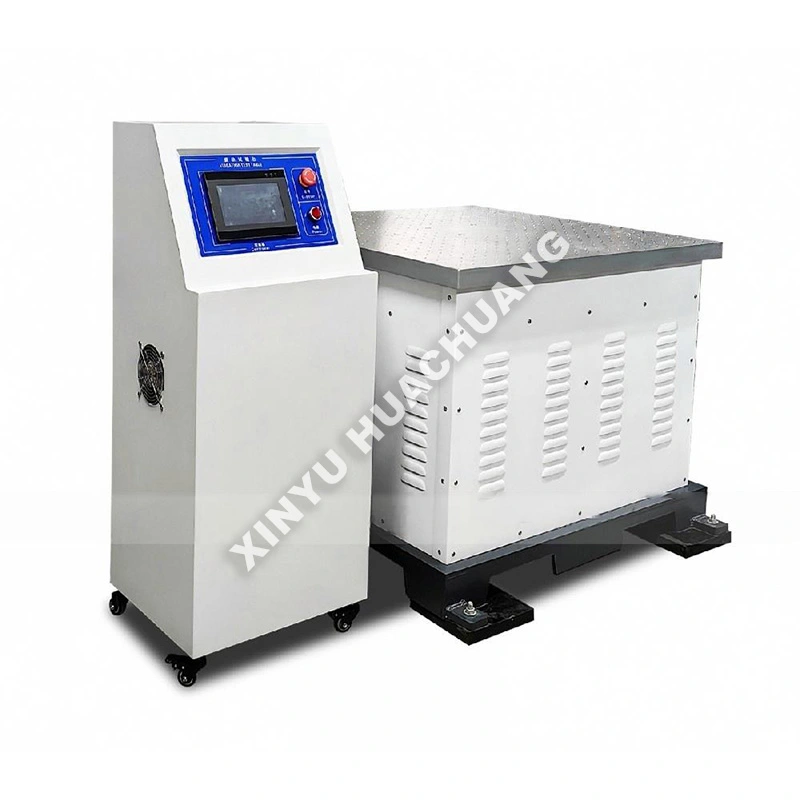

Bancada de teste de vibração de alta temperatura

A bancada de teste de vibração de alta temperatura XINYU HUACHUANG é um aparelho de teste avançado de nível industrial projetado especificamente para avaliar a integridade estrutural e o desempenho de componentes sob tensões simultâneas de alta temperatura e vibração mecânica. Projetada para simular ambientes operacionais extremos, esta bancada de teste de vibração de alta temperatura aplica com precisão cargas dinâmicas multieixos, mantendo condições térmicas precisas. Equipado com automação PLC inteligente e intertravamentos de segurança de vários níveis, ele garante uma operação segura e autônoma de longo prazo, ao mesmo tempo que fornece dados altamente reproduzíveis para pesquisa e desenvolvimento, controle de qualidade e certificação aeroespacial/automotiva.

O que é uma bancada de teste de vibração em alta temperatura?

Uma bancada de teste de vibração de alta temperatura é um sistema especializado de teste de ambiente combinado que integra um excitador de vibração eletrodinâmico ou hidráulico com um gabinete de aquecimento de alta temperatura. Ao aplicar simultaneamente vibrações mecânicas controladas e temperaturas elevadas, esta bancada de teste de vibração de alta temperatura simula com precisão condições do mundo real, como sistemas de exaustão de motores, pás de turbinas e componentes eletrônicos em aplicações aeroespaciais ou automotivas. É fundamental para identificar mecanismos de falha como fadiga térmica, mudanças de ressonância e fluência de material sob cargas térmicas dinâmicas.

Especificações Técnicas

O que isso pode fazer por você?

● Simulação de ambiente combinado: sincroniza com precisão o aquecimento de alta temperatura com vibração de vários eixos para replicar tensões termomecânicas do mundo real.

● Controle de alta precisão: possui controladores de temperatura PID avançados e agitadores eletrodinâmicos para condições de teste precisas e estáveis.

● Aquisição inteligente de dados: o software integrado para PC registra automaticamente curvas em tempo real (Temperatura-Tempo, Vibração-RMS), calcula os principais parâmetros e gera relatórios de teste abrangentes.

● Construção robusta e segura: Construída com isolamento de alta temperatura, blindagem térmica e intertravamentos de segurança de vários níveis para proteger o equipamento e os operadores.

● Fixação personalizável: oferece fixações e adaptadores especializados para alta temperatura para fixar com segurança diversas geometrias de amostra sem interferir nos modos de vibração.

Precauções de uso

● Equilíbrio térmico: Sempre permita que o invólucro de aquecimento atinja o equilíbrio térmico antes de iniciar a vibração para evitar choque térmico na amostra.

● Ressonância do aparelho: Verifique se a frequência natural do aparelho está bem acima da faixa de frequência de teste para evitar amplificação e resultados imprecisos.

● Posicionamento do sensor: certifique-se de que os termopares e acelerômetros estejam devidamente protegidos e protegidos contra radiação direta para obter leituras precisas.

● Protocolo de resfriamento: Siga sempre um ciclo de resfriamento controlado após o teste para evitar danos térmicos à armadura ou amostra do agitador.

Erros comuns versus métodos corretos

● Erro: ignorar a expansão térmica durante o projeto do acessório. Método correto: Sempre leve em consideração os coeficientes de expansão térmica do material ao projetar acessórios de alta temperatura para evitar deslizamento da amostra ou concentrações de tensão.

● Erro: sobrecarregar o shaker em altas temperaturas. Método correto: Consulte a curva de redução de capacidade do shaker, pois a capacidade de força máxima diminui significativamente em temperaturas elevadas.

● Erro: colocar sensores perto de elementos de aquecimento. Método correto: Posicione os sensores longe de fontes diretas de calor e use escudos contra radiação para garantir medições precisas de temperatura e vibração.

Envio e embalagem

● Embalagem profissional: A bancada de teste de vibração de alta temperatura é embalada com segurança em caixas de madeira padrão de exportação, livres de fumigação, com espuma absorvente de choque e embalagem à prova de umidade.

● Fixação de componentes: O agitador, o gabinete de aquecimento e o gabinete de controle são firmemente fixados para evitar danos por vibração durante o transporte marítimo ou aéreo.

● Documentação: manuais de operação abrangentes em inglês, esquemas elétricos e uma lista de embalagem detalhada estão incluídos em uma bolsa para documentos à prova d'água.

● Logística global: apoiamos os termos EXW, FOB, CIF e DDP, fornecendo serviços confiáveis ​​de entrega porta a porta para instalações de teste em todo o mundo.

Serviço de acompanhamento

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: Por que é importante testar a vibração e a temperatura simultaneamente e não separadamente?

R: Muitos componentes – como sistemas de escapamento de motores, pás de turbinas e componentes eletrônicos de potência – sofrem vibrações mecânicas e temperaturas elevadas ao mesmo tempo em serviço. Testá-los separadamente ignora os mecanismos de falha sinérgica, como fadiga térmica acelerada por vibração ou mudanças de ressonância induzidas por fluência, que só aparecem sob carregamento combinado.

Q2: Que tipos de perfis de vibração a bancada de testes pode gerar?

R: O excitador de vibração eletrodinâmico ou hidráulico pode gerar perfis de vibração senoidal, aleatória, senoidal sobre aleatória e de choque em uma ampla faixa de frequência. Combinada com o perfil de temperatura programável, a bancada pode replicar praticamente qualquer ambiente térmico dinâmico do mundo real.

Q3: Que faixa de temperatura o gabinete de aquecimento cobre?

R: O gabinete de aquecimento de alta temperatura normalmente cobre ambientes de até 800°C ou mais, dependendo da configuração. O controle preciso da temperatura com distribuição uniforme garante que toda a amostra experimente o ambiente térmico alvo enquanto a vibração é aplicada simultaneamente.

P4: Quais mecanismos de falha esta bancada pode identificar que os testes em ambiente único não conseguem?

R: A bancada identifica modos de falha sinérgicos, como trincas por fadiga térmica aceleradas por tensão dinâmica, mudanças na frequência de ressonância causadas por alterações na rigidez do material dependentes da temperatura e fluência do material sob cargas térmicas e dinâmicas combinadas. Esses mecanismos permanecem ocultos quando a vibração e a temperatura são testadas de forma independente.

P5: Quais indústrias e aplicações dependem de testes combinados de vibração em alta temperatura?

R: Aeroespacial (pás de turbina, suportes de motor, bicos de escapamento), automotivo (coletores de escapamento, conversores catalíticos, carcaças de turbocompressores) e geração de energia (componentes de turbinas a gás, suportes de tubos de caldeiras) exigem testes em ambiente combinado para validar a confiabilidade dos componentes antes da implantação.
