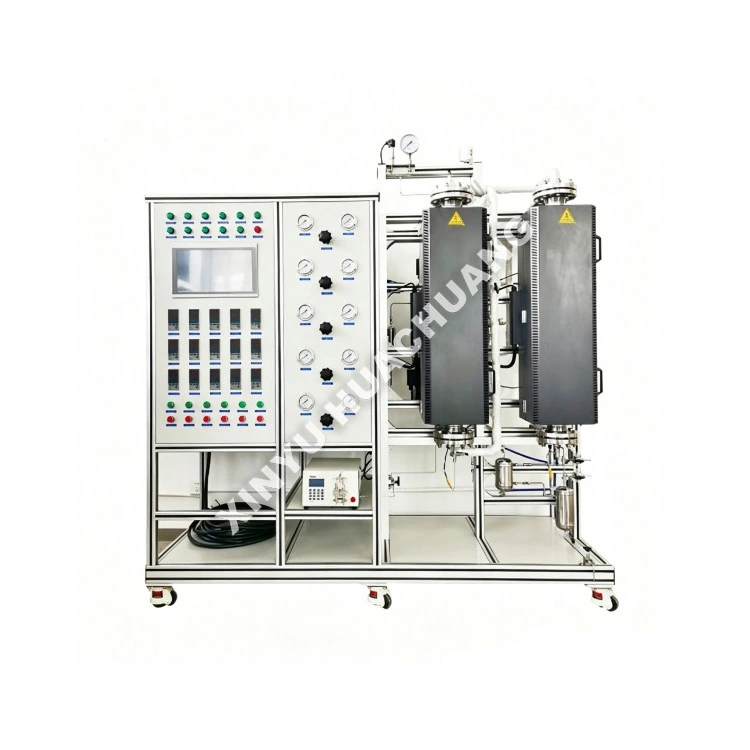

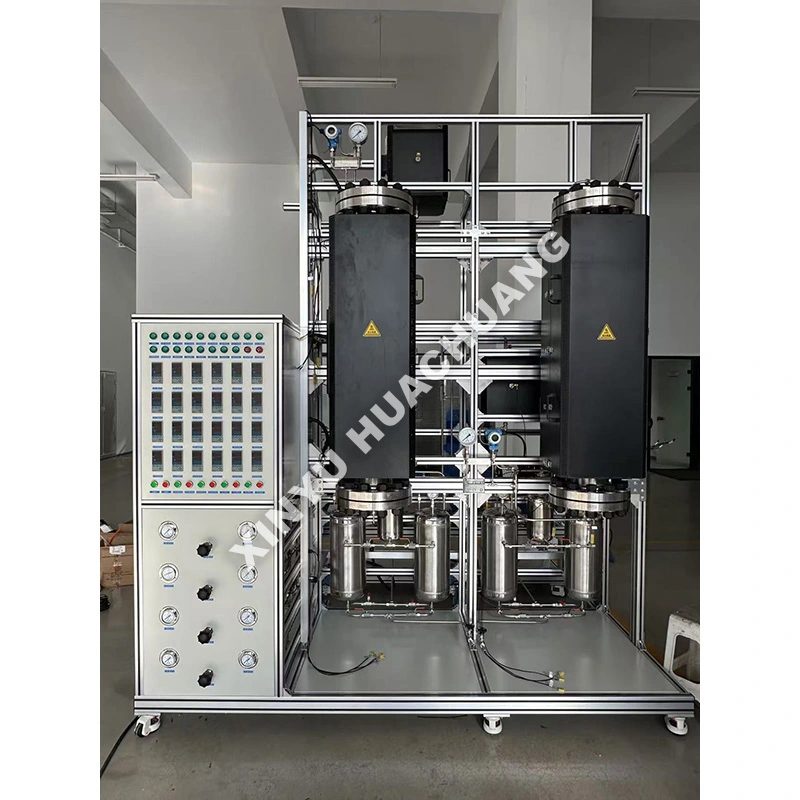

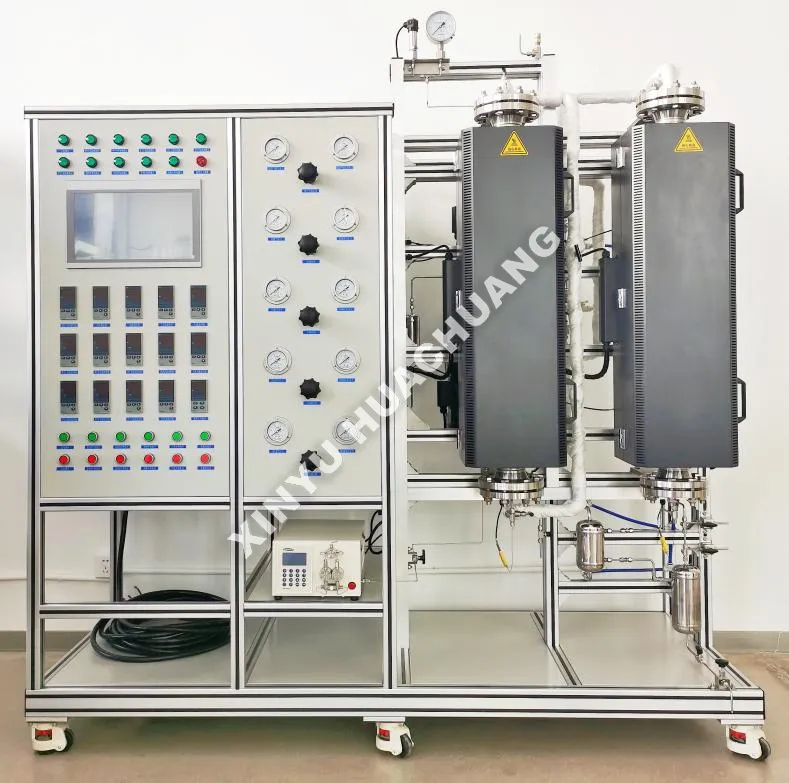

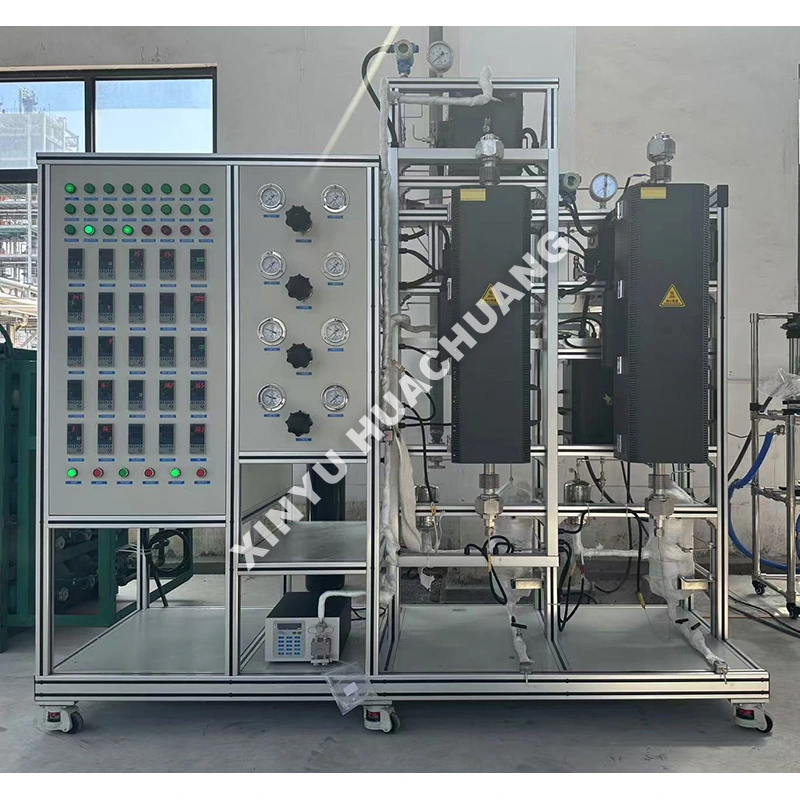

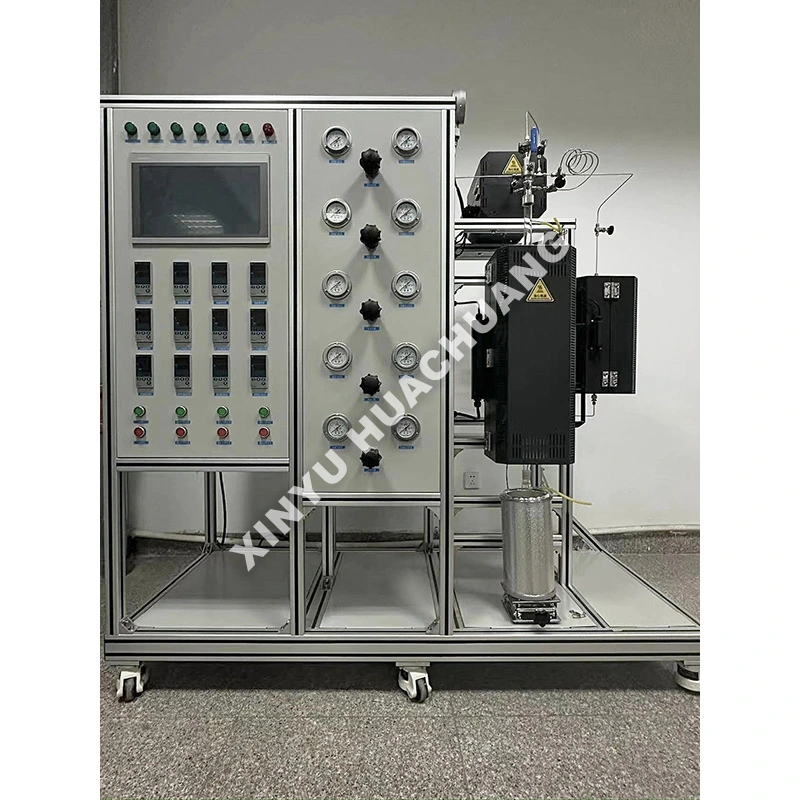

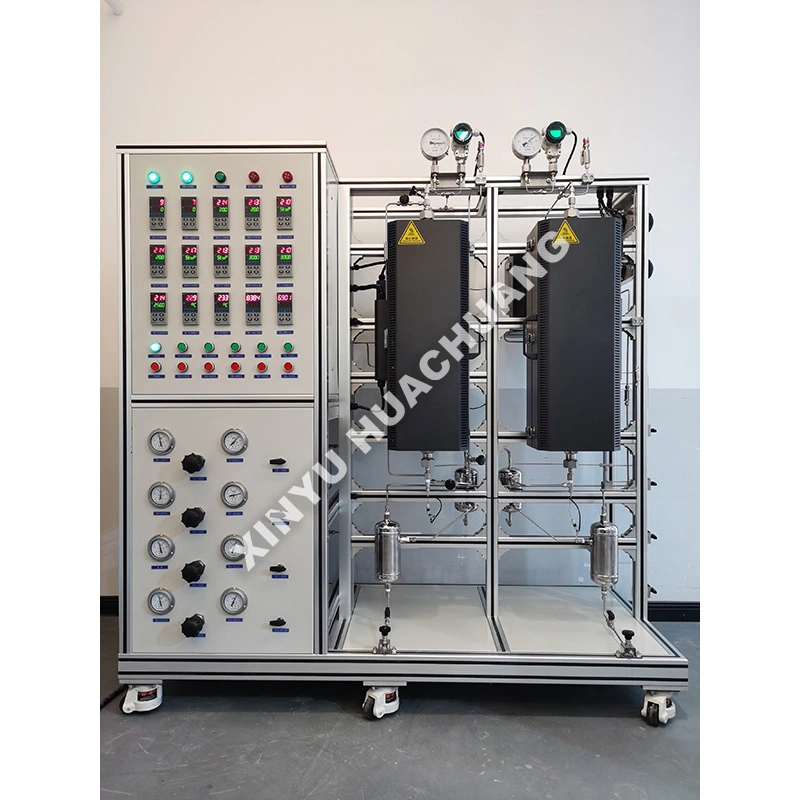

Unidade Experimental de Reforma de Metano

A Unidade Experimental de Reforma de Metano XINYU HUACHUANG é um sistema de reator de laboratório altamente automatizado projetado para geração precisa de gás de síntese e pesquisa cinética. Projetado para simular processos industriais de reforma a vapor de metano (SMR) e reforma a seco (DRM), ele controla com precisão a temperatura, a pressão e as proporções gás-carbono. Equipada com automação PLC inteligente e intertravamentos de segurança multinível, esta unidade é ideal para triagem de catalisadores, otimização de processos e pesquisa de produção de hidrogênio nas áreas de energia e petroquímica.

Princípio de funcionamento

A Unidade Experimental de Reforma de Metano opera através de uma sequência totalmente automatizada: reações de reforma endotérmica são simuladas em temperaturas elevadas, com metano medido com precisão por controladores de fluxo de massa e subsequentemente misturado com vapor (através de um borbulhador aquecido) ou dióxido de carbono. Após o pré-aquecimento, a alimentação gasosa entra no reator de leito fixo – carregado com um catalisador à base de níquel ou de metal nobre – onde a reforma converte o metano em hidrogênio e monóxido de carbono. Durante todo o processo, a Unidade mantém o perfil de alta temperatura necessário por meio de um sistema avançado de controle de temperatura, enquanto seu módulo de análise de gás on-line rastreia continuamente a composição do produto, permitindo o cálculo em tempo real da conversão de metano e da relação H₂/CO resultante.

Principais vantagens

● Precisão em altas temperaturas: o aquecimento PID multizona avançado garante distribuição uniforme de temperatura de até 900 ℃, fundamental para reações de reforma endotérmica.

● Simulação versátil de processos: Suporta Reforma de Metano a Vapor (SMR), Reforma a Seco (DRM) e Reforma Autotérmica (ATR) simplesmente ajustando a composição do gás de alimentação.

● Controle preciso de vapor: O sistema integrado de borbulhador e vaporizador aquecido garante proporções precisas e estáveis ​​de água para carbono (S/C) sem condensação nas linhas de alimentação.

● Automação inteligente: o controle integrado PLC-PC permite registro automatizado de dados, geração de curvas históricas e operação autônoma de longo prazo.

● Design robusto e seguro: Os reatores são construídos com ligas resistentes à corrosão e de alta temperatura (por exemplo, SS316L, Inconel), apresentando intertravamentos de segurança de vários níveis para proteção contra superaquecimento, sobrepressão e chamas.

Especificações Técnicas

Áreas de aplicação

● Produção de hidrogênio: P&D para Reforma de Metano a Vapor (SMR) para células de combustível e hidrogênio de refinaria.

● Captura e utilização de carbono: Reforma a seco de metano (DRM) para converter CH4 e CO2 em gás de síntese valioso.

● Triagem de catalisadores: teste de catalisadores à base de Ni, metais nobres (Ru, Rh, Pt) e perovskita para reações de reforma.

● Otimização de processos: estudar os efeitos da temperatura, pressão e relações S/C na conversão de metano e resistência à coqueificação.

● Pesquisa Acadêmica: Estudos cinéticos fundamentais e mecanismos de desativação de catalisadores.

Precauções de uso

● Aquecimento da linha de vapor: Certifique-se sempre de que o sistema de geração de vapor e todas as tubulações a jusante estejam adequadamente aquecidas e isoladas para evitar a condensação de água, que pode danificar o catalisador.

● Purga Inerte: Sempre purgue o reator com um gás inerte (N2 ou Ar) antes de aquecer e antes de introduzir vapor ou gases reativos para evitar oxidação ou misturas explosivas.

● Sequência de resfriamento: após o experimento, interrompa primeiro a alimentação de líquido e, em seguida, continue fluindo gás inerte enquanto resfria o reator até a temperatura ambiente antes de desligá-lo.

● Segurança de Gás: Metano e Hidrogênio são altamente inflamáveis. Certifique-se de que todas as conexões sejam testadas quanto a vazamentos e que o sistema seja operado em uma área bem ventilada com detectores de gás.

Guia de manutenção

● Diariamente: verifique as pressões do cilindro de gás, verifique as leituras do MFC e inspecione o nível de água no borbulhador. Certifique-se de que os gases de escape sejam devidamente ventilados ou tratados.

● Semanalmente/Mensalmente: Limpe ou substitua filtros de gás e coletores de umidade. Inspecione as vedações, válvulas e tubulações do reator quanto a sinais de corrosão ou vazamentos.

● Trimestralmente: calibre controladores de fluxo de massa e sensores de temperatura para manter a precisão dos testes. Verifique o aperto das conexões elétricas no gabinete do PLC.

● Manuseio do catalisador: Carregue e descarregue os catalisadores com cuidado para evitar esmagamento. Monitore a queda de pressão regularmente; um aumento repentino indica coqueificação ou bloqueio do leito, exigindo regeneração ou substituição.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: Como esta Unidade Experimental de Reforma de Metano evita a coqueificação e a desativação do catalisador durante testes de longo prazo?

R: A coqueificação é um desafio crítico na reforma do metano. Nossa unidade possui um sistema de controle de proporção vapor-carbono (S/C) precisamente ajustável, garantindo uma estequiometria ideal para suprimir a deposição de carbono. Além disso, oferecemos um módulo pré-reformador opcional que converte hidrocarbonetos superiores antes do reator tubular principal, operando em temperaturas mais baixas para garantir condições estáveis ​​e amenas, prolongando significativamente a vida útil do catalisador durante as execuções experimentais.

Q2: Esta unidade pode ser adaptada tanto para Reforma a Vapor de Metano (SMR) quanto para Reforma a Seco de Metano (DRM)?

R: Sim, a unidade é altamente versátil. É equipado com controladores de fluxo de massa (MFCs) independentes e de alta precisão para alimentações de H₂O (via vaporizador) e CO₂. Isso permite que os pesquisadores alternem perfeitamente entre os processos SMR e DRM, ou até mesmo testem a bi-reforma, para avaliar o desempenho do catalisador e a qualidade do gás de síntese (relação H₂/CO) sob diversos ambientes de dióxido de carbono e vapor.

Q3: Como o sistema mantém perfis de temperatura precisos, dada a natureza altamente endotérmica da reação de reforma?

R: A reação de reforma requer um consumo significativo de energia (700–1.000°C). Nossa Unidade Experimental de Reforma de Metano utiliza um forno de aquecimento elétrico programável multizona com controle adaptativo PID avançado. Vários termopares são estrategicamente colocados ao longo do tubo do reator para monitorar o perfil de temperatura em tempo real. O PLC Industrial ajusta dinamicamente a potência de aquecimento para compensar o dissipador de calor endotérmico, garantindo dados cinéticos altamente precisos.

P4: Como o gás produzido em alta temperatura é resfriado e analisado com segurança sem perda de dados críticos?

R: A unidade integra um sistema de condicionamento de gás especializado em vários estágios. O efluente de alta temperatura passa primeiro por um resfriador de resfriamento rápido para interromper instantaneamente quaisquer reações secundárias. Em seguida, ele passa por um condensador altamente eficiente e um separador gás-líquido para remover o vapor e a água que não reagiram. O gás de síntese seco é então direcionado para um cromatógrafo gasoso (GC) on-line para análise precisa e em tempo real da conversão de CH₄ e dos rendimentos de CO, CO₂ e H₂.

P5: Quais mecanismos de segurança existem para lidar com hidrogênio e monóxido de carbono em alta temperatura durante falhas experimentais?

R: A segurança é fundamental ao manusear gás de síntese. A Unidade Experimental de Reforma de Metano apresenta uma matriz de segurança abrangente. Se o transmissor de fluxo de metano falhar ou for detectada uma fuga de temperatura, o PLC acionará instantaneamente um desligamento de emergência (ESD). Ele corta automaticamente a alimentação de hidrocarbonetos, abre as válvulas de purga de nitrogênio para inertizar o reator e ativa a ventilação de exaustão para evitar o acúmulo de gases explosivos, protegendo tanto o operador quanto o equipamento.
