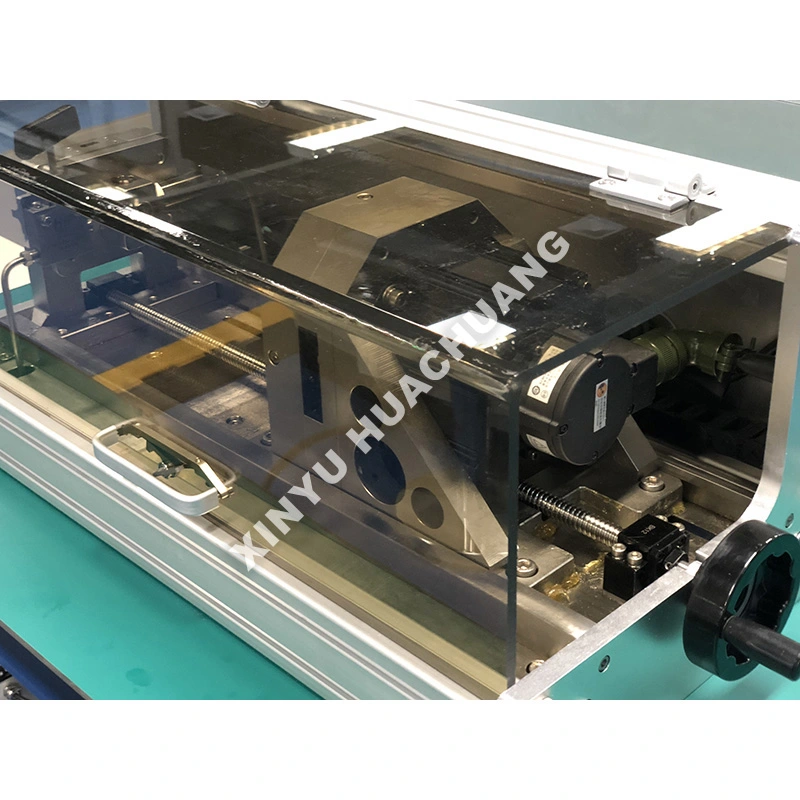

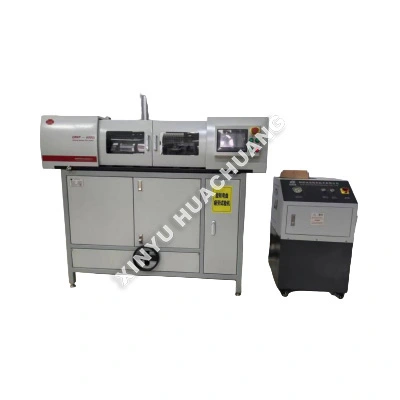

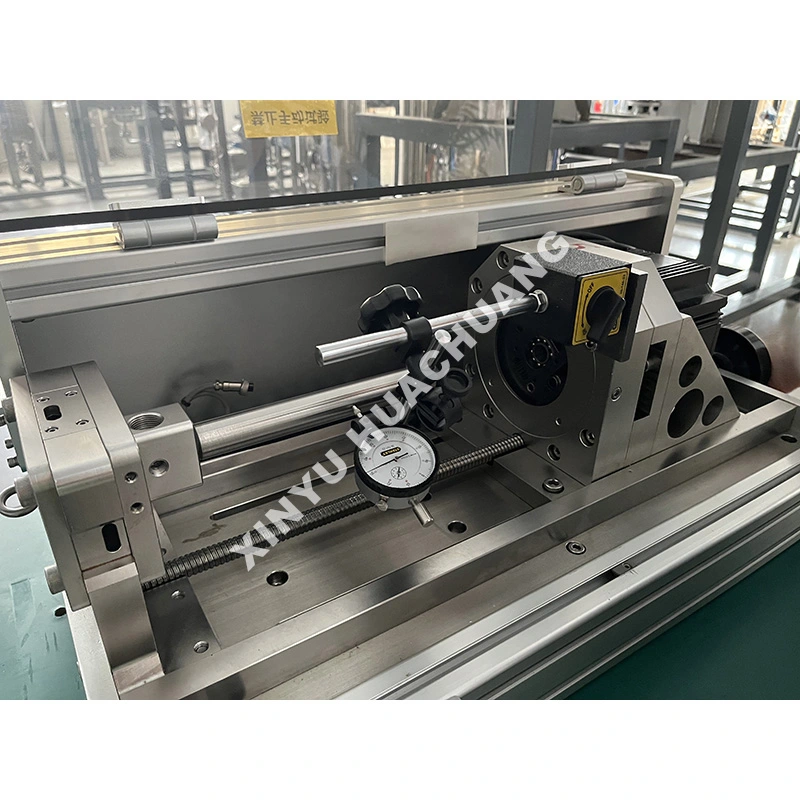

Máquina de teste de fadiga por dobra de encaixe de tubo

A máquina de teste de fadiga por dobra de encaixe de tubo XINYU HUACHUANG é um aparelho de teste de nível industrial altamente especializado, projetado especificamente para avaliar a integridade estrutural e a vida útil em fadiga dos componentes da tubulação sob cargas de flexão repetidas. Projetada para simular tensões dinâmicas do mundo real, esta máquina de teste de fadiga por flexão de componentes de dutos aplica com precisão momentos de flexão cíclicos para avaliar o início e a propagação de trincas. Equipado com automação PLC/PC inteligente e intertravamentos de segurança de vários níveis, ele garante uma operação segura e autônoma de longo prazo, ao mesmo tempo que fornece dados de curva S-N altamente reprodutíveis para pesquisa e desenvolvimento, controle de qualidade e certificação industrial.

Princípio de funcionamento

A máquina de teste de fadiga por flexão de tubos opera fixando com segurança um tubo ou amostra de conexão e aplicando um momento de flexão controlado e repetitivo usando atuadores servo-hidráulicos ou servoelétricos de alta precisão. A máquina pode ser configurada para flexão de plano único, flexão rotativa ou carregamento multiaxial complexo para simular tensões operacionais reais da tubulação. Durante todo o teste, o sistema monitora e registra continuamente parâmetros como ângulo de flexão, momento aplicado, contagem de ciclos e deformação. O teste termina automaticamente quando a amostra fratura ou atinge um limite de vazamento predefinido, fornecendo dados precisos sobre a resistência à fadiga.

Onde isso brilha?

● Carregamento cíclico de alta precisão: apresenta servoatuadores e células de carga premium para garantir a aplicação precisa e estável de formas de onda de curvatura complexas (seno, triângulo, bloco) com ruído mínimo.

● Capacidade de teste de múltiplos eixos: Suporta testes de fadiga por flexão rotativa, de plano único e de plano duplo para simular com precisão a instalação de tubulações e tensões operacionais do mundo real.

● Aquisição inteligente de dados: o software integrado para PC registra automaticamente curvas em tempo real (momento-ângulo, ciclo-falha), calcula a vida útil em fadiga e gera relatórios de teste abrangentes.

● Construção robusta e segura: Construída com uma estrutura fundida para serviço pesado e intertravamentos de segurança de vários níveis (proteção contra sobrecarga, parada de emergência, contenção de fraturas, detecção de vazamento) para garantir a segurança do operador e a longevidade do equipamento.

● Acessórios personalizáveis: oferece uma ampla variedade de acessórios de fixação especializados e conectores de extremidade para fixar com segurança vários diâmetros de tubos, espessuras de parede e geometrias de acessórios.

Especificações Técnicas

Onde é aplicável?

● Indústria de Petróleo e Gás: Avaliação de fadiga de tubos de perfuração, revestimentos, tubulações e acessórios de tubulações sob flexão cíclica extrema.

● Petroquímica e geração de energia: Testes de tubos de trocadores de calor, tubos de caldeiras e linhas de vapor de alta pressão.

● Automotivo e Aeroespacial: avaliação da durabilidade de sistemas de escapamento, linhas de combustível e tubulações hidráulicas sob vibração e flexão.

● Construção e infraestrutura: avaliação da resistência à fadiga de tubos de aço estrutural, andaimes e componentes de pontes.

● Dispositivos médicos: teste de flexibilidade e resistência à fadiga de cateteres, fios-guia e stents.

Precauções de uso

● Alinhamento adequado da amostra: certifique-se sempre de que a amostra esteja perfeitamente alinhada nos acessórios para evitar cargas axiais não intencionais ou flexão excêntrica que podem distorcer os resultados de fadiga.

● Verificação da força de fixação: Verifique se a força de fixação é suficiente para evitar o deslizamento da amostra durante testes de ciclo alto, mas não tão alta a ponto de causar esmagamento prematuro nos pontos de fixação.

● Configuração de detecção de vazamento: para componentes de tubulação oca, sempre conecte o sistema de monitoramento de pressão interna e os sensores de detecção de vazamento antes de iniciar o teste.

● Aceleração gradual da carga: utilize a função de aceleração programável do software para aumentar gradualmente a amplitude de flexão até o nível alvo, evitando carga de choque.

Guia de manutenção

● Diariamente: inspecione todos os acessórios de fixação e garras quanto a desgaste, rachaduras ou deformação. Verifique os níveis do óleo hidráulico (se aplicável) e verifique se todos os intertravamentos de segurança estão funcionando corretamente.

● Semanalmente/Mensalmente: Lubrifique todas as juntas móveis, trilhos-guia e articulações do atuador de acordo com as especificações do fabricante. Limpe a área de teste e inspecione as conexões elétricas quanto a folgas.

● Trimestralmente: realize uma calibração abrangente do sistema de células de carga, codificadores angulares e transdutores de pressão usando padrões de referência certificados. Inspecione as mangueiras hidráulicas e as conexões quanto a sinais de desgaste ou vazamento.

● Pós-teste: Siga sempre uma sequência de desligamento adequada após uma fratura da amostra. Remova cuidadosamente a amostra quebrada, limpe os acessórios e inspecione o atuador quanto a qualquer dano causado pela liberação repentina da carga.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: Como a máquina simula tensões operacionais de dutos do mundo real?

R: A máquina fixa com segurança um tubo ou amostra de conexão e aplica momentos de flexão controlados e repetitivos usando atuadores servo-hidráulicos ou servoelétricos de alta precisão. Ele pode ser configurado para flexão de plano único, flexão rotativa ou carregamento multiaxial complexo para replicar as condições reais de tensão que as tubulações enfrentam em serviço, incluindo assentamento do solo, expansão térmica e fadiga induzida por vibração.

Q2: Quais parâmetros o sistema monitora durante o teste de fadiga?

R: O sistema registra continuamente o ângulo de flexão, o momento aplicado, a contagem de ciclos e os dados de deformação em tempo real. Este conjunto de dados abrangente permite aos engenheiros traçar curvas S-N (tensão versus número de ciclos) e determinar a vida exata à fadiga do componente da tubulação sob as condições de carga especificadas.

Q3: Como a máquina determina quando uma amostra falhou?

R: O teste termina automaticamente quando a amostra fratura ou atinge um limite de vazamento predefinido. Para testes de tubos pressurizados, o sistema monitora a pressão interna e detecta qualquer queda de pressão que indique uma trinca na parede, garantindo que a medição da vida útil à fadiga reflita a falha real, em vez de limites de ciclo arbitrários.

Q4: A máquina pode testar seções retas de tubos e acessórios, como cotovelos e tês?

R: Sim. O sistema de fixação e a configuração do atuador são ajustáveis ​​para acomodar seções retas de tubos, cotovelos, tês, flanges e outros acessórios de tubulação. Cada tipo de amostra pode ser testado sob seu modo de flexão mais crítico para identificar o ponto mais fraco no sistema de tubulação.

P5: Por que o teste de fadiga por flexão é essencial para a qualificação de tubulações?

R: Dutos de petróleo e gás, processamento químico e geração de energia estão sujeitos a cargas de flexão cíclicas decorrentes do movimento do solo, ciclos térmicos e vibração de equipamentos. Os testes de fadiga por flexão fornecem os dados do ciclo até a falha necessários para definir intervalos de inspeção, validar margens de projeto e garantir a conformidade com padrões de integridade de dutos, como API 570 e ASME B31.3.
