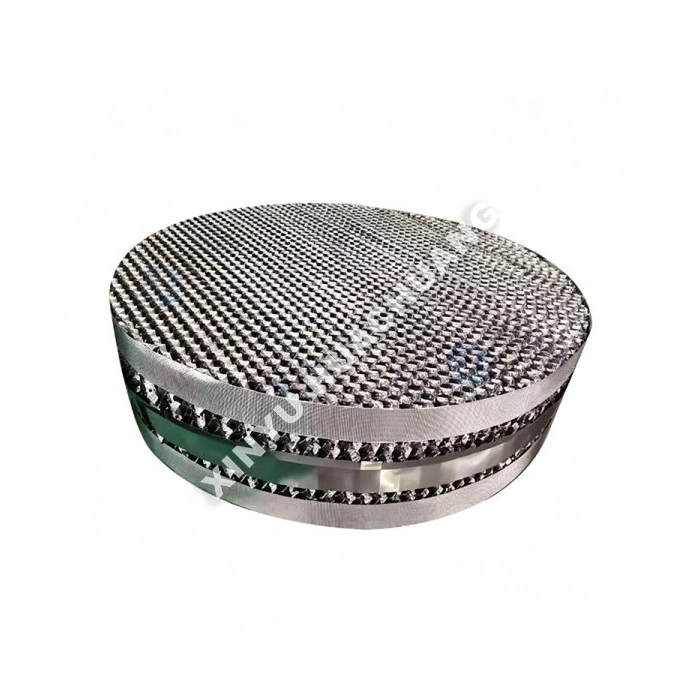

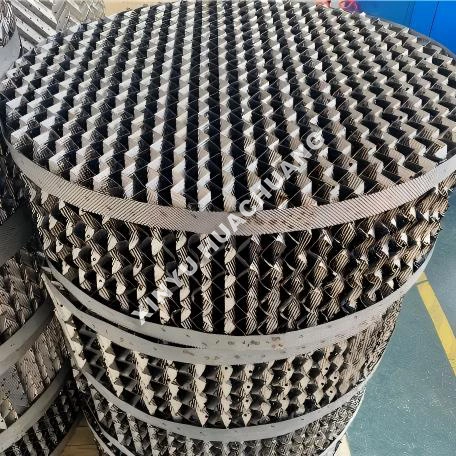

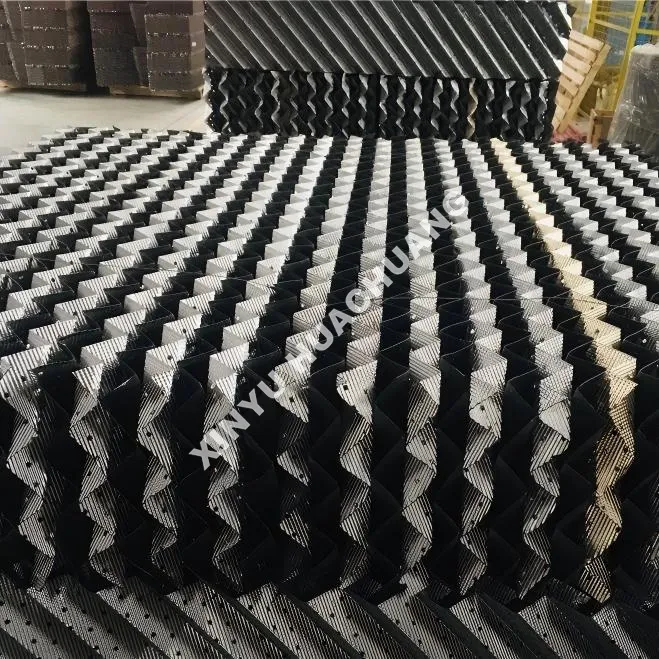

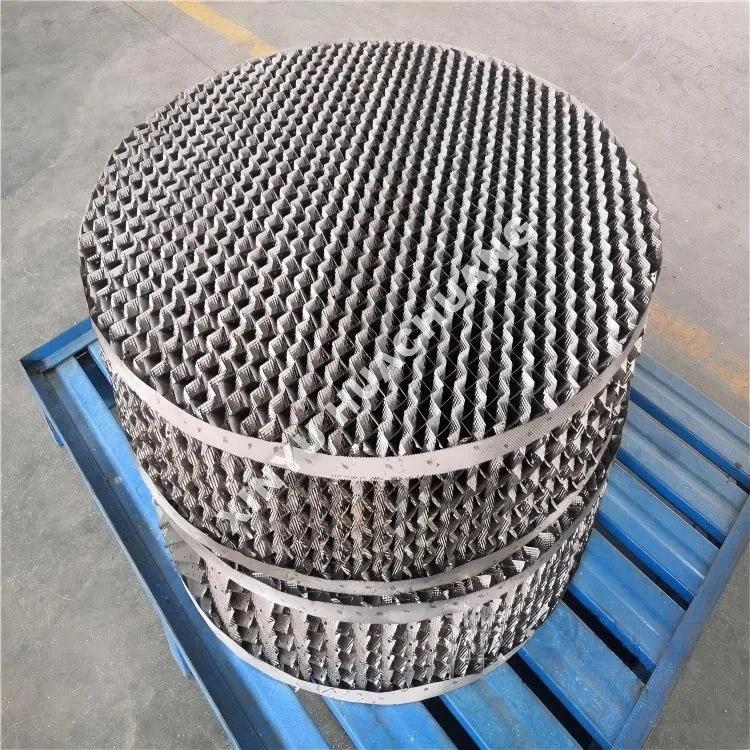

Embalagem ondulada de placa

A embalagem corrugada de placa XINYU HUACHUANG é uma embalagem estruturada premium projetada para maximizar a eficiência e capacidade de separação em colunas de destilação, absorção e extração. Projetada com ângulos de ondulação precisos e superfícies perfuradas, esta gaxeta promove distribuição uniforme de líquidos e excelente umedecimento da superfície. A gaxeta de placa corrugada melhora significativamente a transferência de massa enquanto mantém uma baixa queda de pressão, tornando-a uma atualização ideal tanto para novos projetos de colunas quanto para reformas de torres existentes.

O que é embalagem de placa ondulada?

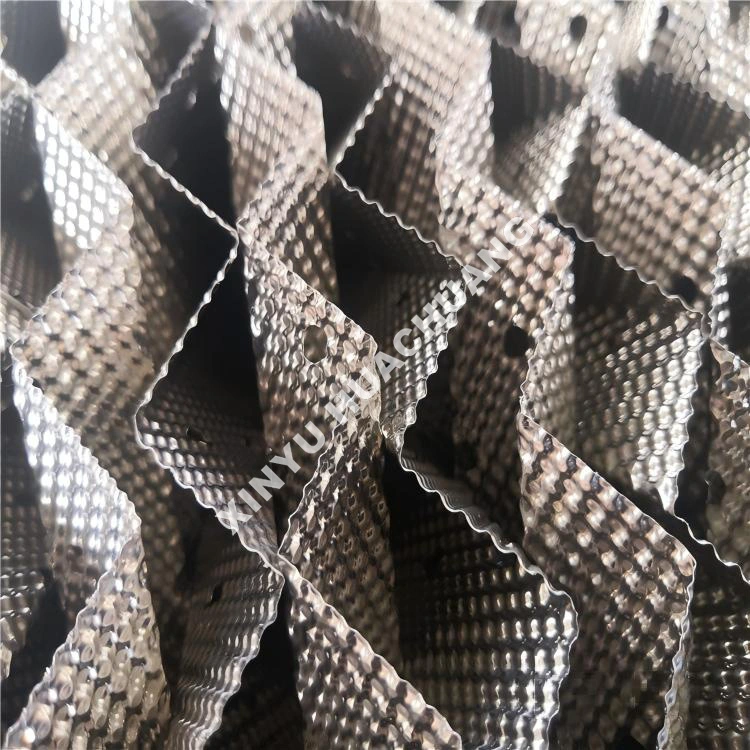

A embalagem ondulada de placa é um tipo de embalagem de torre estruturada feita de folhas de metal perfuradas que são gravadas com canais corrugados. Essas folhas são empilhadas em camadas alternadas, normalmente em um ângulo de 45° ou 30°, para criar um caminho de fluxo aberto e contínuo para vapor e líquido. Este projeto mantém a estrutura de alta eficiência da gaxeta de tela de arame, mas oferece resistência mecânica superior e propriedades antiincrustantes. É amplamente utilizado para substituir embalagens ou bandejas aleatórias em torres industriais para aumentar o rendimento, melhorar a pureza do produto e reduzir o consumo de energia.

O que o faz se destacar?

● Alta eficiência de transferência de massa: Os canais e perfurações corrugados promovem intensa mistura vapor-líquido e espalhamento uniforme de líquido, alcançando altos números teóricos de placas.

● Baixa queda de pressão: A geometria aberta e estruturada permite que o vapor flua suavemente, reduzindo significativamente o consumo de energia em comparação com o empacotamento aleatório tradicional.

● Alta capacidade e antiincrustante: A grande taxa de vazios e a superfície lisa evitam o entupimento, tornando-o altamente adequado para sistemas contendo partículas ou propensos à polimerização.

● Materiais personalizáveis: disponíveis em uma ampla variedade de metais, incluindo SS304, SS316L, aço carbono, alumínio e cobre bronze para atender ambientes químicos específicos.

● Fácil instalação: Projetado com dimensões precisas e grades de suporte, garantindo instalação rápida e segura dentro da torre.

Especificações Técnicas

Onde pode ser usado?

● Petroquímicos: separação de etilbenzeno/estireno, purificação de ácidos graxos e fracionamento de petróleo bruto.

● Processamento Químico: Separação de ciclohexanona/ciclohexanol, purificação de caprolactama e processos de absorção/dessorção.

● Química Fina e Farmacêutica: Recuperação de solventes de alta pureza e separação de materiais sensíveis ao calor.

● Proteção ambiental: absorção de gases residuais, dessulfurização e remoção de águas residuais.

A Cadeia de Fabricação Completa

1. Preparação de matéria-prima: Corte preciso de chapas metálicas de alta qualidade com base em requisitos específicos do modelo.

2. Gravação e perfuração: Estampagem de folhas de metal para criar canais de ondulação uniformes e microperfurações para distribuição ideal de líquidos.

3. Empilhamento e montagem: Empilhamento das chapas corrugadas em direções alternadas e fixação delas em blocos modulares padrão usando faixas de aço inoxidável.

4. Inspeção de qualidade: Testes rigorosos de dimensões de blocos, área de superfície e integridade estrutural para garantir conformidade estrita com os parâmetros de projeto.

5. Embalagem e envio: Embalado com segurança em caixas ou paletes de madeira com embalagem protetora para evitar deformação durante a logística e transporte global.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: O que torna a embalagem de papelão ondulado diferente da embalagem aleatória?

R: Ao contrário da embalagem aleatória que é despejada livremente na coluna, a embalagem de placa corrugada consiste em folhas de metal perfuradas gravadas com canais corrugados e empilhadas em camadas alternadas em ângulos de 45° ou 30°. Isso cria caminhos de fluxo contínuos e organizados que proporcionam maior rendimento, melhor pureza do produto e menor consumo de energia em comparação com o arranjo caótico da embalagem aleatória.

Q2: Por que a embalagem de placa ondulada é preferida à embalagem de gaze de arame em certas aplicações?

R: Embora ambas sejam gaxetas estruturadas, as gaxetas de placa corrugada oferecem resistência mecânica superior e propriedades antiincrustantes. A gaxeta de tela de arame é mais frágil e propensa a entupir em serviços sujos. Quando o processo envolve partículas, tendências de polimerização ou incrustações pesadas, a embalagem de chapa corrugada oferece uma solução mais robusta e de fácil manutenção.

Q3: A embalagem de papelão ondulado pode substituir as bandejas existentes em uma coluna operacional?

R: Sim. Muitas torres industriais originalmente equipadas com bandejas podem ser adaptadas com embalagens de chapa corrugada para aumentar a capacidade, melhorar a eficiência de separação e reduzir a queda de pressão. O design estruturado normalmente proporciona maior rendimento e menor consumo de energia sem exigir um novo invólucro de coluna.

P4: Quais ângulos de ondulação estão disponíveis e como eles afetam o desempenho?

R: As folhas são normalmente empilhadas em ângulos de 45° ou 30°. Um arranjo de 45° proporciona maior eficiência de transferência de massa, tornando-o ideal para separações de alta pureza. Um arranjo de 30° oferece menor queda de pressão e maior capacidade, mais adequado para destilação a vácuo e aplicações de alto rendimento.

Q5: Quais materiais são usados ​​para fabricar embalagens de papelão ondulado?

R: A gaxeta é fabricada a partir de folhas de metal perfuradas em vários materiais, incluindo SS304, SS316L, aço carbono e ligas especializadas como Hastelloy ou titânio para ambientes altamente corrosivos. A seleção do material depende do meio do processo, da temperatura operacional e dos requisitos de corrosão.
