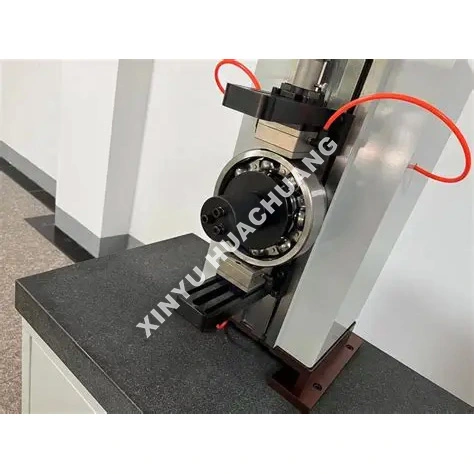

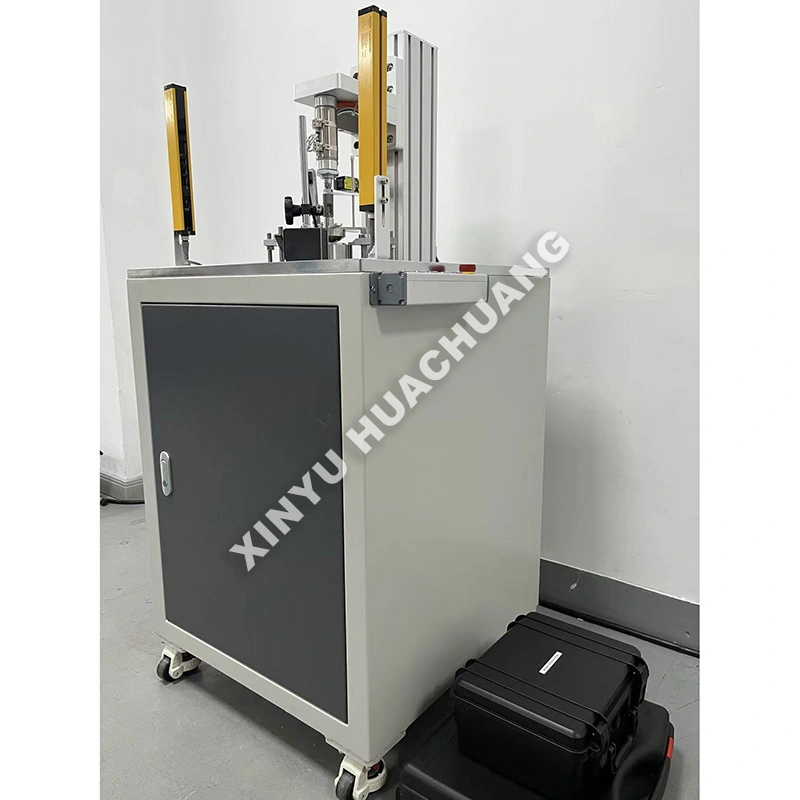

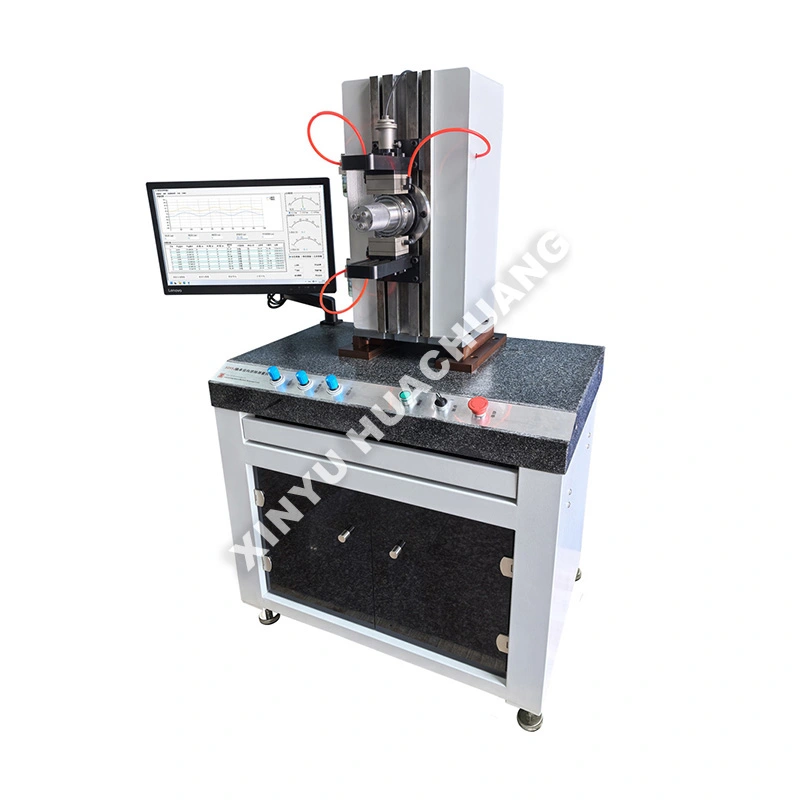

Instrumento de medição de folga axial para rolamentos

O instrumento de medição de folga axial XINYU HUACHUANG para rolamentos é um aparelho de teste semiautomático altamente preciso, projetado especificamente para avaliar a folga axial interna de rolamentos. Projetado para atender aos rígidos padrões internacionais, este instrumento de medição de folga axial para rolamentos aplica com precisão cargas de medição axial padronizadas para capturar microdeslocamentos. Equipado com automação PLC inteligente e sensores de alta sensibilidade, garante uma operação segura e confiável, ao mesmo tempo que fornece dados altamente reproduzíveis para pesquisa e desenvolvimento, controle de qualidade e certificação de fabricação.

Princípio de funcionamento

O instrumento de medição de folga axial para rolamentos opera com base em um princípio de medição dinâmico e sem carga. O anel externo do rolamento é fixado e fixado com segurança, enquanto uma carga de medição axial precisa é aplicada ao anel interno. Sensores de deslocamento de alta sensibilidade capturam o movimento axial dos elementos rolantes à medida que passam pela zona de carga. O sistema utiliza algoritmos diferenciais para eliminar automaticamente erros geométricos e calcular a verdadeira folga axial sem exigir compensação de deformação.

Quais são as vantagens distintivas?

● Medição de alta precisão: apresenta sensores indutivos premium com repetibilidade estática de <1,5 μm e repetibilidade dinâmica de <2,5 μm.

● Carregamento automatizado: o carregamento pneumático ou motorizado garante forças de medição consistentes e padronizadas, eliminando erros de operação manual.

● Processamento inteligente de dados: calcula automaticamente a folga média, identifica congestionamentos de rotação e gera relatórios estatísticos de SPC/CPK.

● Construção robusta e segura: construída com uma estrutura mecânica rígida e apresenta calibração automática em relação a peças de referência padrão para manter a precisão a longo prazo.

● Compatibilidade versátil: a fixação modular permite trocas rápidas para testar vários tipos de rolamentos, desde rolamentos rígidos de esferas até rolamentos de rolos cônicos.

Especificações Técnicas

Onde pode ser usado?

● Fabricação de rolamentos: inspeção de qualidade 100% em linha ou off-line para rolamentos rígidos de esferas, rolos cilíndricos e rolos cônicos.

● Automotivo e Aeroespacial: controle de qualidade de entrada (IQC) e verificação de montagem para cubos de rodas, caixas de câmbio e motores de turbina.

● Máquinas de precisão: correspondência de folga e seleção de emparelhamento para fusos de máquinas-ferramenta de alta precisão e robótica.

● Manutenção e MRO: avaliação de condição e folga de rolamentos durante revisões de equipamentos.

Precauções de uso

● Preparação da amostra: Sempre limpe bem o rolamento para remover produtos antiferrugem ou graxa que possam afetar a micromedição.

● Equilíbrio térmico: Permita que o instrumento e o rolamento se aclimatem à temperatura ambiente (20±5°C) antes do teste.

● Alinhamento adequado: certifique-se de que o rolamento esteja perfeitamente assentado no acessório para evitar leituras falsas causadas pela inclinação do anel externo.

● Calibração: Execute a rotina de calibração automática usando rolamentos de referência padrão no início de cada turno.

Guia de manutenção

● Diariamente: limpe os acessórios de medição e a caneta do sensor com um pano limpo e sem fiapos. Verifique a pressão do ar pneumático (se aplicável) e drene a umidade do filtro.

● Semanalmente/Mensalmente: inspecione o fuso rotativo e as alavancas de carregamento para uma operação suave. Aplique uma gota de óleo leve de máquina nos pontos de articulação mecânica, conforme recomendado.

● Trimestralmente: realize uma calibração completa do sistema usando blocos de folga padrão certificados para verificar a linearidade e a precisão da amplificação.

● Controle ambiental: Mantenha o instrumento longe de máquinas com vibração intensa, campos magnéticos fortes e luz solar direta para manter a estabilidade da medição.

Suporte que mantém você confiante

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: O que é folga axial e como ela difere da folga radial?

R: A folga axial é a distância total que o anel interno do rolamento pode se mover axialmente (ao longo do eixo do eixo) em relação ao anel externo quando nenhuma carga externa é aplicada. Enquanto a folga radial mede o movimento perpendicular ao eixo, a folga axial mede o movimento paralelo ao eixo. Ambas as folgas afetam o desempenho do rolamento, mas a folga axial é particularmente crítica para aplicações com carga axial, como caixas de engrenagens e bombas verticais.

Q2: Como o princípio de medição dinâmica do instrumento garante a precisão?

R: O anel externo é fixado e preso com segurança enquanto uma carga de medição axial precisa é aplicada ao anel interno. Sensores de deslocamento de alta sensibilidade capturam o movimento axial dos elementos rolantes à medida que passam pela zona de carga. O sistema utiliza algoritmos diferenciais para eliminar automaticamente erros geométricos – como desvio da face e oscilação da gaiola – calculando a folga axial verdadeira sem exigir compensação de deformação.

Q3: Por que a folga axial é especialmente importante para rolamentos de contato angular e de rolos cônicos?

R: Os rolamentos de contato angular e de rolos cônicos são projetados para suportar cargas radiais e axiais combinadas. Sua folga axial determina diretamente o ângulo de contato entre os elementos rolantes e as pistas, que por sua vez governa a distribuição de carga, rigidez e geração de calor. A folga axial incorreta nesses tipos de rolamento leva à distribuição desigual da carga, fragmentação prematura e falha catastrófica.

Q4: Este instrumento pode ser usado junto com o instrumento de medição de folga radial para uma inspeção completa do rolamento?

R: Sim. Juntos, os instrumentos de folga radial e axial fornecem um perfil de folga abrangente do rolamento. Muitas especificações de rolamentos exigem que ambos os valores sejam verificados. Usar os dois instrumentos em sequência no mesmo rolamento fornece uma visão completa da geometria interna e confirma que o rolamento atende a todos os requisitos de folga.

Q5: Como o instrumento suporta inspeção de entrada e análise de falhas?

R: Para inspeção de entrada, o instrumento verifica se os novos rolamentos atendem ao grupo de folga axial especificado antes da instalação, evitando retrabalhos de montagem dispendiosos. Para análise de falhas, medir a folga axial de rolamentos devolvidos ou com falha em campo ajuda a determinar se a folga inadequada foi um fator contribuinte, apoiando a investigação da causa raiz e a ação corretiva.
