Instrumento de medição de folga radial de rolamento

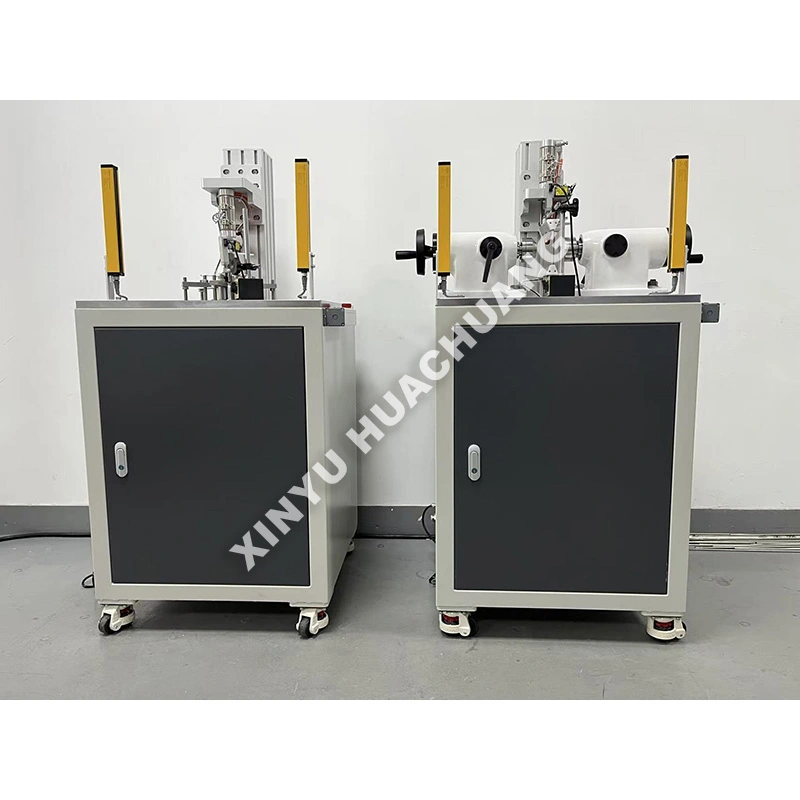

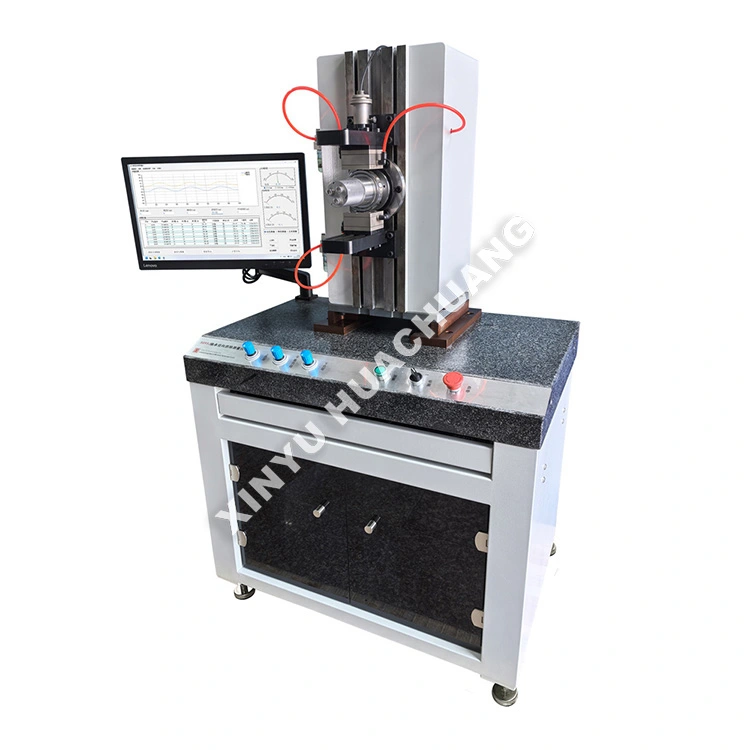

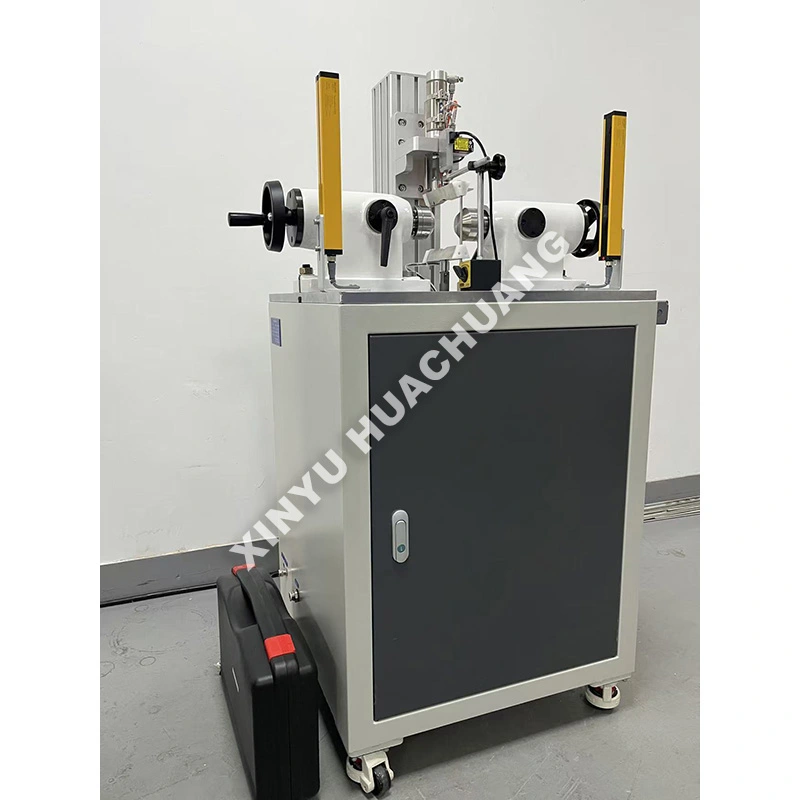

O instrumento de medição de folga radial de rolamentos XINYU HUACHUANG é um aparelho de teste semiautomático de alta precisão projetado especificamente para avaliar a folga radial interna de rolamentos. Projetado para atender aos rígidos padrões internacionais, este instrumento de medição de folga radial de rolamento aplica com precisão cargas de medição padronizadas para capturar microdeslocamentos. Equipado com automação PLC inteligente e sensores de alta sensibilidade, garante uma operação segura e confiável, ao mesmo tempo que fornece dados altamente reproduzíveis para pesquisa e desenvolvimento, controle de qualidade e certificação de fabricação.

Princípio de funcionamento

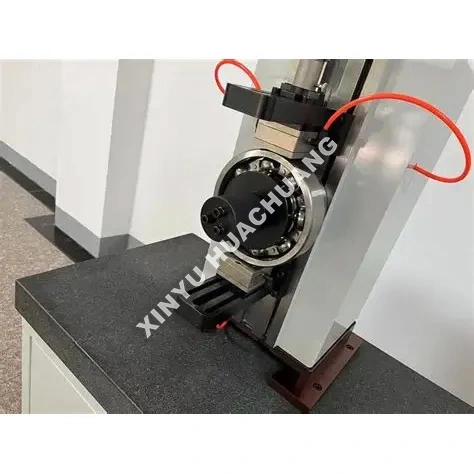

O instrumento de medição de folga radial de rolamento opera com base em um princípio de medição dinâmico e sem carga. O anel interno do rolamento é fixado e girado por um motor síncrono, enquanto uma carga de medição precisa é aplicada ao anel externo. Sensores de deslocamento de alta sensibilidade capturam o movimento radial dos elementos rolantes à medida que passam pela zona de carga. O sistema utiliza algoritmos diferenciais para eliminar automaticamente erros geométricos e calcular a folga radial real sem exigir compensação de deformação.

Quais são as vantagens distintivas?

● Medição de alta precisão: apresenta sensores indutivos premium com repetibilidade estática de <1,5 μm e repetibilidade dinâmica de <2,5 μm.

● Carregamento automatizado: o carregamento pneumático ou motorizado garante forças de medição consistentes e padronizadas, eliminando erros de operação manual.

● Processamento inteligente de dados: calcula automaticamente a folga média, identifica congestionamentos de rotação e gera relatórios estatísticos de SPC/CPK.

● Construção robusta e segura: construída com uma estrutura mecânica rígida e apresenta calibração automática em relação a peças de referência padrão para manter a precisão a longo prazo.

● Compatibilidade versátil: a fixação modular permite trocas rápidas para testar vários tipos de rolamentos, desde rolamentos rígidos de esferas até rolamentos de rolos cônicos.

Especificações Técnicas

Onde é aplicável?

● Fabricação de rolamentos: inspeção de qualidade 100% em linha ou off-line para rolamentos rígidos de esferas, rolos cilíndricos e rolos cônicos.

● Automotivo e Aeroespacial: controle de qualidade de entrada (IQC) e verificação de montagem para cubos de rodas, caixas de câmbio e motores de turbina.

● Máquinas de precisão: correspondência de folga e seleção de emparelhamento para fusos de máquinas-ferramenta de alta precisão e robótica.

● Manutenção e MRO: avaliação de condição e folga de rolamentos durante revisões de equipamentos.

Precauções de uso

● Preparação da amostra: Sempre limpe bem o rolamento para remover produtos antiferrugem ou graxa que possam afetar a micromedição.

● Equilíbrio térmico: Permita que o instrumento e o rolamento se aclimatem à temperatura ambiente (20±5°C) antes do teste.

● Alinhamento adequado: certifique-se de que o rolamento esteja perfeitamente assentado no acessório para evitar leituras falsas causadas pela inclinação do anel externo.

● Calibração: Execute a rotina de calibração automática usando rolamentos de referência padrão no início de cada turno.

Guia de manutenção

● Diariamente: limpe os acessórios de medição e a caneta do sensor com um pano limpo e sem fiapos. Verifique a pressão do ar pneumático (se aplicável) e drene a umidade do filtro.

● Semanalmente/Mensalmente: inspecione o fuso rotativo e as alavancas de carregamento para uma operação suave. Aplique uma gota de óleo leve de máquina nos pontos de articulação mecânica, conforme recomendado.

● Trimestralmente: realize uma calibração completa do sistema usando blocos de folga padrão certificados para verificar a linearidade e a precisão da amplificação.

● Controle ambiental: Mantenha o instrumento longe de máquinas com vibração intensa, campos magnéticos fortes e luz solar direta para manter a estabilidade da medição.

Detalhes de proteção pós-compra

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: O que é folga radial e por que isso é importante para o desempenho do rolamento?

R: A folga radial é a distância total que o anel interno do rolamento pode se mover radialmente em relação ao anel externo quando nenhuma carga externa é aplicada. A folga radial correta é crítica porque uma folga insuficiente causa atrito excessivo, superaquecimento e falha prematura, enquanto uma folga excessiva causa vibração, ruído e redução da capacidade de carga.

Q2: Como funciona o princípio de medição dinâmica sem carga?

R: O instrumento fixa o anel interno do rolamento e o gira por meio de um motor síncrono enquanto aplica uma carga de medição precisa ao anel externo. Sensores de deslocamento de alta sensibilidade capturam o movimento radial dos elementos rolantes à medida que passam pela zona de carga. Os algoritmos diferenciais eliminam automaticamente erros geométricos, como irregularidades, fornecendo o verdadeiro valor da folga radial.

Q3: Por que o instrumento usa algoritmos diferenciais em vez de medição direta?

R: Os rolamentos têm imperfeições geométricas inerentes – leve ovalidade, ondulação da superfície e variações dimensionais nos elementos rolantes – que podem distorcer medições pontuais simples. O algoritmo diferencial captura vários pontos de dados em torno da rotação completa e separa matematicamente esses erros geométricos da folga real, garantindo a precisão da medição sem exigir compensação de deformação.

Q4: Que tipos e tamanhos de rolamentos este instrumento pode medir?

R: O instrumento acomoda rolamentos rígidos de esferas, rolamentos de contato angular, rolamentos de rolos cilíndricos e rolamentos de rolos cônicos em uma ampla faixa de tamanhos. Adaptadores e acessórios podem ser configurados para corresponder a diâmetros externos e de furo de rolamento específicos, tornando-os adequados tanto para verificações de qualidade em linhas de produção quanto para inspeções de laboratório.

Q5: Como este instrumento oferece suporte ao controle de qualidade dos rolamentos na fabricação?

R: Ao fornecer medições de folga radial rápidas, precisas e repetíveis, o instrumento permite inspeção 100% de lotes de produção ou amostragem estatística de acordo com os padrões ISO 5753 e ABMA. Isso garante que cada rolamento enviado atenda ao grupo de folga especificado, reduzindo reclamações de garantia e falhas em campo causadas por folga inadequada.
