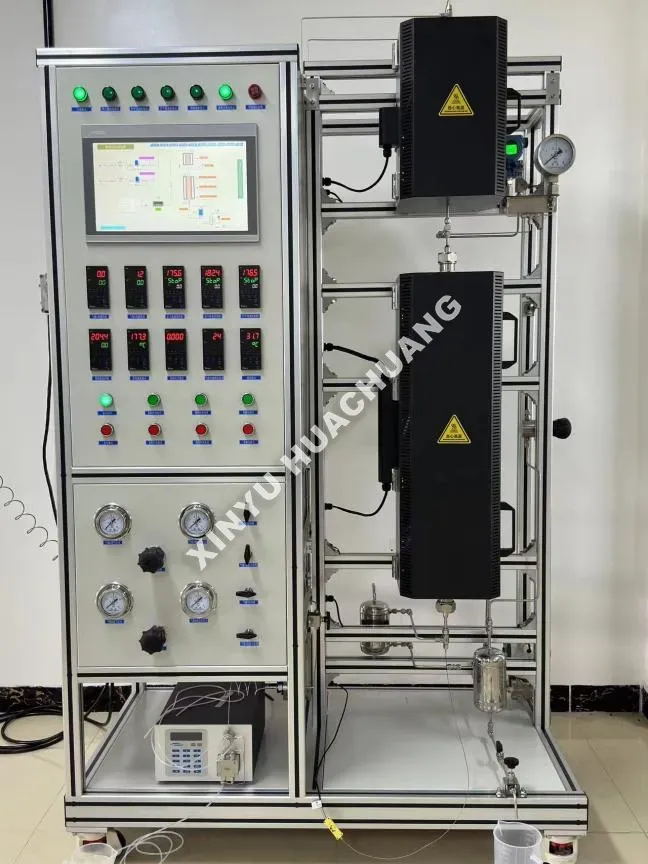

Unidade de reação de leito fixo catalisador

A unidade de reação de leito fixo de catalisador XINYU HUACHUANG é um sistema de reator de laboratório altamente automatizado projetado para pesquisas precisas de catálise heterogênea. Projetado para simular ambientes industriais de reação gás-sólido ou líquido-sólido, ele controla com precisão a temperatura, a pressão e as taxas de fluxo. Equipada com automação PLC inteligente e intertravamentos de segurança multinível, esta unidade é ideal para triagem de catalisadores, estudos cinéticos e ampliação de processos nas áreas petroquímica, energética e ambiental.

O que é uma unidade de reação de leito fixo com catalisador?

Uma unidade de reação de leito fixo de catalisador é um aparelho especializado de teste químico onde partículas sólidas de catalisador são embaladas em um leito estacionário dentro de um reator tubular. Os reagentes (gás ou líquido) passam continuamente por esse leito fixo, onde são adsorvidos nos sítios ativos do catalisador e sofrem conversão química em produtos. O fluido flui de forma constante através do leito compactado com retromistura mínima, proporcionando um ambiente altamente estável para avaliar a atividade, seletividade e vida útil do catalisador sob condições controladas.

Especificações Técnicas

Principais recursos

● Alta conversão e seletividade: A característica de fluxo tampão do leito fixo garante um longo tempo de contato entre reagentes e catalisadores, minimizando reações colaterais e maximizando o rendimento do produto alvo.

● Baixo atrito do catalisador: Como o leito do catalisador permanece completamente estacionário, praticamente não há desgaste mecânico ou atrito de partículas, prolongando significativamente a vida útil do catalisador e reduzindo os custos operacionais.

● Aquecimento multizona preciso: controladores avançados de temperatura PID multizona garantem um perfil isotérmico em todo o leito do catalisador, eliminando pontos quentes e garantindo dados cinéticos altamente reproduzíveis.

● Design modular e personalizável: configuração flexível de pré-aquecedores, condensadores, separadores gás-líquido e analisadores on-line (GC/MS) para atender a requisitos experimentais específicos.

● Segurança de nível industrial: equipado com válvulas automáticas de alívio de pressão, detectores de vazamento e botões de parada de emergência para garantir operação segura durante hidrogenação de alta pressão ou reações exotérmicas.

Precauções de uso

● Carregamento adequado do catalisador: Sempre embale o catalisador uniformemente para evitar canalização (onde o gás desvia do catalisador). Use lã de quartzo inerte ou bolas de cerâmica na parte superior e inferior para apoiar o leito e distribuir o fluxo de gás.

● Pré-aquecimento e purga: Sempre purgue o sistema com um gás inerte (por exemplo, N2 ou Ar) antes de aquecer. Nunca aqueça o reator sem fluxo de gás para evitar superaquecimento local e danos ao catalisador.

● Prevenção de condensação: Se a reação produzir hidrocarbonetos pesados ​​ou água, certifique-se de que todas as tubulações e válvulas a jusante estejam devidamente traçadas termicamente (por exemplo, >150°C) para evitar condensação e bloqueios.

● Desligamento seguro: após o experimento, interrompa primeiro a alimentação de líquido e, em seguida, continue fluindo o gás enquanto resfria o reator até a temperatura ambiente antes de despressurizar.

Erros comuns versus métodos corretos

● Erro: Aquecer o reator vazio ou aquecer sem fluxo de gás. Método correto: Sempre estabeleça um fluxo de gás estável antes de ligar o aquecedor para garantir uma transferência de calor uniforme e proteger o termopar.

● Erro: embalagem do catalisador muito apertada ou desigual. Método Correto: Carregue o catalisador em pequenos lotes, batendo suavemente no reator para garantir densidade uniforme. Evite força excessiva para evitar o esmagamento dos pellets de catalisador.

● Erro: ignorar o monitoramento de queda de pressão. Método correto: monitore regularmente o manômetro de entrada/saída. Um aumento repentino na queda de pressão indica bloqueio do leito ou coqueamento; reduza a taxa de alimentação ou regenere o catalisador imediatamente.

● Erro: abrir o sistema sob pressão. Método correto: Sempre verifique se a pressão do sistema retornou aos níveis atmosféricos e se a temperatura está abaixo de 50°C antes de afrouxar qualquer conexão.

Envio e embalagem

● Embalagem Profissional: A Unidade de Reação de Leito Fixo Catalisador é embalada com segurança em caixas de madeira padrão de exportação, livres de fumigação. Todos os instrumentos sensíveis (MFCs, painéis PLC) são envoltos em espuma à prova de choque e filme à prova de umidade.

● Fixação de componentes: Tubulações internas e reatores são firmemente fixadas com suportes de aço para evitar danos durante o transporte marítimo ou aéreo.

● Documentação: um manual de operação abrangente em inglês, esquemas elétricos, diagramas P&ID e uma lista de embalagem estão incluídos em uma bolsa de documentos à prova d'água anexada à caixa.

● Logística Global: Apoiamos os termos EXW, FOB, CIF e DDP, fornecendo serviços de entrega porta a porta para laboratórios e instalações de pesquisa em todo o mundo.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes

Q1: Quais são as principais vantagens de usar uma Unidade de Reação de Leito Fixo Catalisador para pesquisa catalítica?

R: A unidade de reação de leito fixo Catalyst oferece uma estrutura simples e operação altamente estável, tornando-a ideal para processamento contínuo. Como as partículas do catalisador permanecem estacionárias, o desgaste mecânico é minimizado, prolongando significativamente a vida útil do catalisador. Além disso, o fluxo do fluido se aproxima do fluxo tampão com retromistura mínima, o que fornece excelente seletividade de reação e dados cinéticos altamente precisos para pesquisa e desenvolvimento.

Q2: Como o sistema evita "pontos quentes" ou fuga de temperatura durante fortes reações exotérmicas?

R: O controle da temperatura é fundamental em sistemas de leito fixo. Nossa unidade de reação de leito fixo Catalyst é equipada com controle de temperatura PID independente de múltiplas zonas (zonas de pré-aquecimento, reação e isolamento) para garantir um perfil de temperatura uniforme. Para reações altamente exotérmicas, oferecemos projetos especializados de reatores de troca de calor (como reatores multitubulares) e intertravamentos de segurança avançados que interrompem automaticamente a alimentação ou acionam a ventilação de emergência se as temperaturas do leito excederem os limites seguros.

Q3: Esta unidade pode lidar com diferentes fases de reagentes e como o sistema de alimentação é gerenciado?

R: Sim, a unidade é altamente versátil. Ele pode ser configurado para reações gás-sólido, líquido-sólido ou gás-líquido-sólido (leito gotejante). O sistema de alimentação utiliza controladores de fluxo de massa (MFCs) de alta precisão para gases e bombas dosadoras de alta pressão sem pulso para líquidos, garantindo proporções estequiométricas exatas e taxas de fluxo estáveis, que são essenciais para resultados experimentais reproduzíveis.

P4: Quais medidas de segurança estão em vigor para operações que envolvem alta temperatura e alta pressão?

R: A segurança é nossa principal prioridade. A unidade de reação de leito fixo Catalyst apresenta um design de segurança robusto e de vários níveis, combinando hardware e software. Inclui sistemas automáticos de purga de nitrogênio para evitar misturas de gases explosivas, alarmes de temperatura excessiva e pressão excessiva e protocolos de desligamento de emergência. O corpo do reator é construído a partir de ligas premium resistentes a altas temperaturas e alta pressão (por exemplo, SS316L, Hastelloy) para garantir uma operação segura sob condições extremas.

Q5: Como o sistema de controle Industrial PLC + PC Software aprimora o processo de avaliação?

R: A arquitetura integrada de software PLC industrial + PC garante controle totalmente automatizado de aquecimento, fluxo de gás/líquido e registro de dados, reduzindo significativamente os erros manuais. O sistema fornece monitoramento em tempo real de parâmetros críticos, registro automático de dados históricos e geração de curvas de tendência. Essa aquisição inteligente de dados permite que os pesquisadores rastreiem com precisão a atividade do catalisador, as taxas de conversão e a seletividade em testes contínuos de longo prazo.
