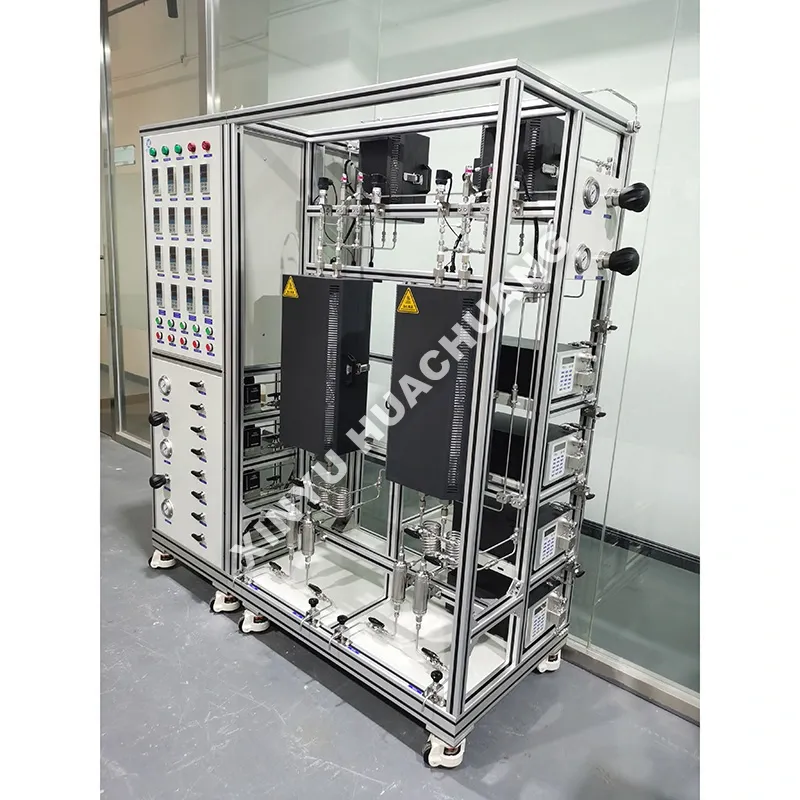

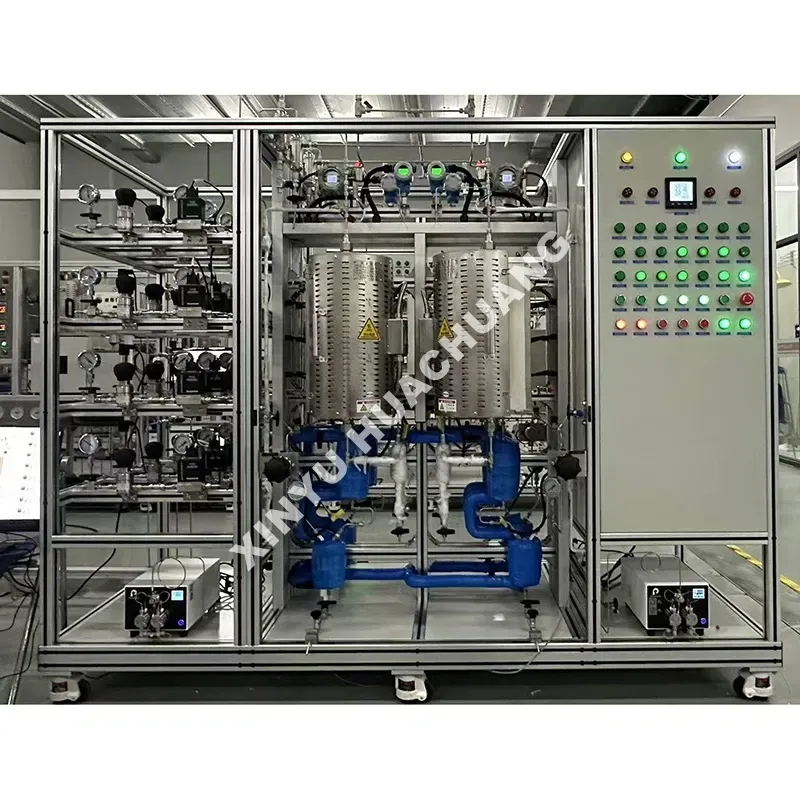

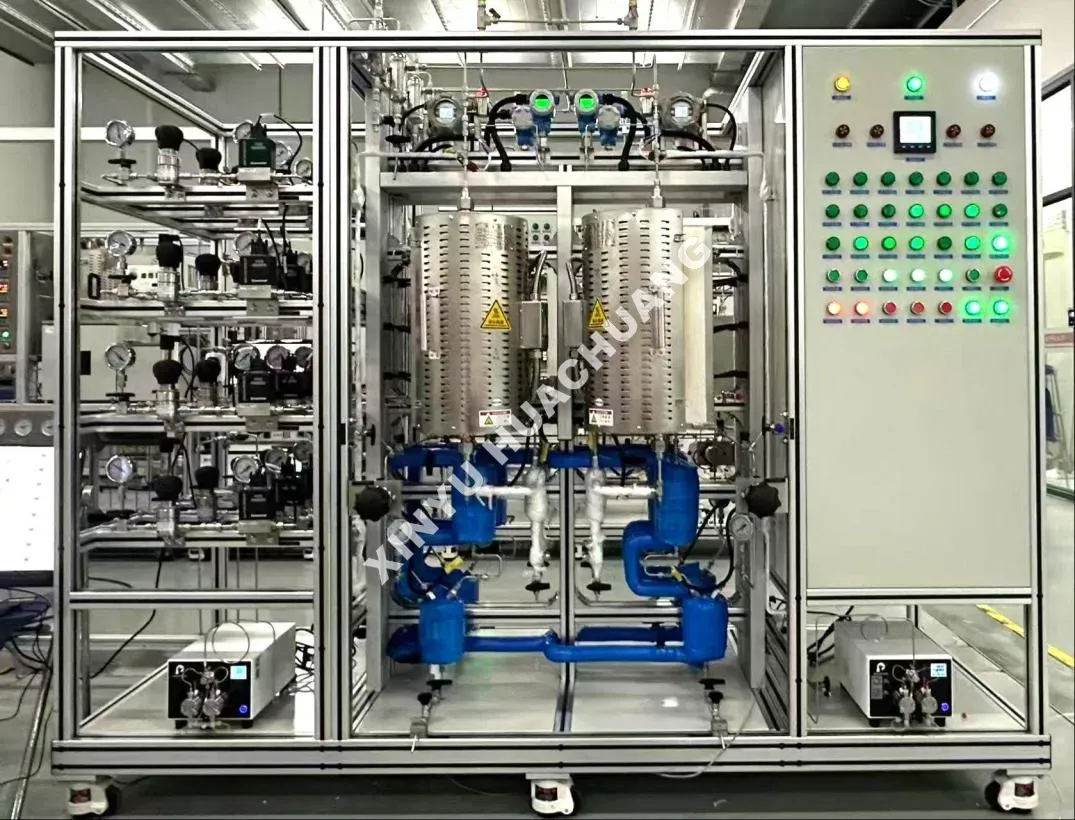

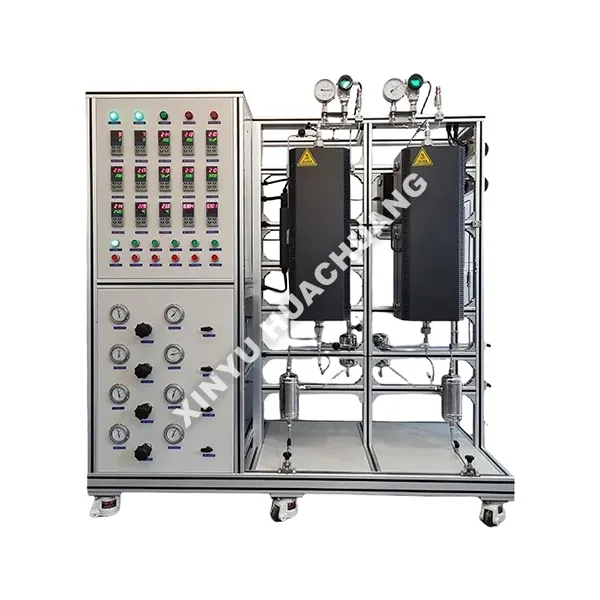

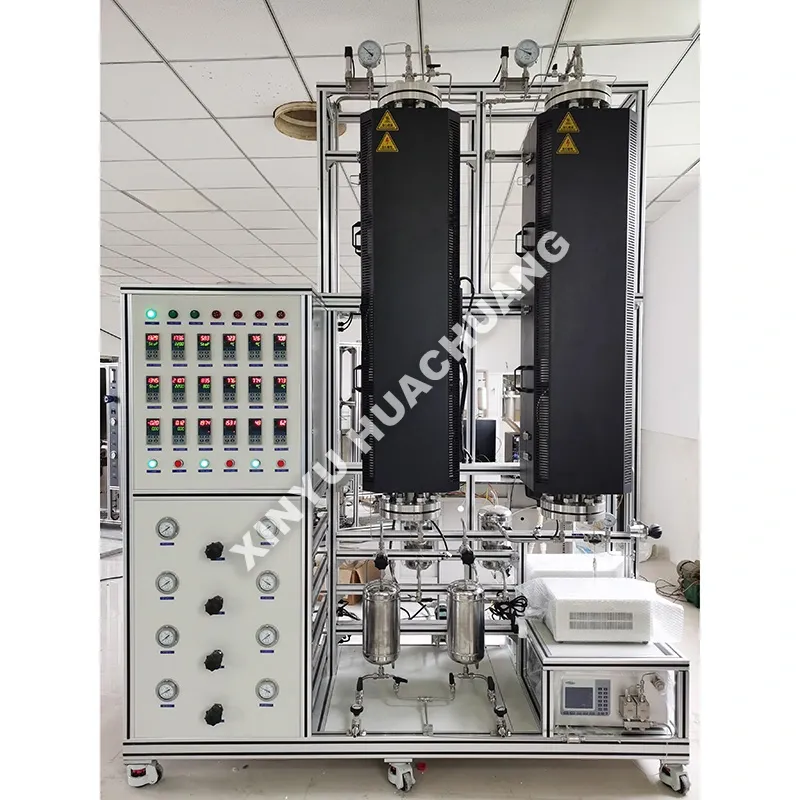

Unidade de avaliação de reator duplo SCR

A Unidade de Avaliação de Reator Duplo XINYU HUACHUANG SCR é um sistema de laboratório avançado projetado para testes precisos de redução catalítica seletiva (SCR). Apresentando um design paralelo de canal duplo, permite a avaliação simultânea de diferentes lotes de catalisador sob condições idênticas. Equipado com controle PLC inteligente e controladores de fluxo de massa de alta precisão, ele simula com precisão composições de gases de combustão industriais, fornecendo dados altamente reprodutíveis para eficiência de conversão de NOx e análise de deslizamento de amônia.

Princípio de funcionamento

A unidade de avaliação de reator duplo SCR funciona simulando condições reais de exaustão industrial. Uma mistura simulada de gases de combustão (NO, Nh2, O2, N2 e H2O) é gerada e medida com precisão por meio de controladores de fluxo de massa. A corrente de gás é então pré-aquecida e direcionada para dois canais de reator paralelos e independentes. Dentro dos reatores, o catalisador SCR facilita a redução do NOx em nitrogênio (N2) e água (H2O) inofensivos. Um sistema avançado de análise on-line (como FTIR ou detectores de quimioluminescência) monitora continuamente a composição do gás na entrada e na saída de cada reator, calculando automaticamente as taxas de conversão de NOx e as taxas de escape de amônia em tempo real.

Principais vantagens

● Testes paralelos de alta eficiência: o design de reator duplo duplica o rendimento dos testes, permitindo a comparação direta e intuitiva de diferentes catalisadores sob parâmetros idênticos, economizando tempo e custos.

● Controle preciso de parâmetros: Controladores de fluxo de massa de alta precisão e sistemas de aquecimento multizona garantem controle preciso de temperatura (±1°C), taxas de fluxo de gás e proporções de amônia para nitrogênio.

● Avaliação de desempenho abrangente: capaz de testar métricas críticas, incluindo eficiência de conversão de NOx, deslizamento de amônia, taxa de geração de N2O e conversão de SO2/SO3.

● Automação inteligente: o controle integrado PLC-PC permite registro automatizado de dados, geração de curvas históricas e operação autônoma de longo prazo.

● Design robusto e seguro: Os reatores são construídos com materiais resistentes à corrosão e de alta temperatura (por exemplo, quartzo ou SS316L), com intertravamentos de segurança de vários níveis para proteção contra superaquecimento e sobrepressão.

Especificações Técnicas

Onde é usado?

● Geração de energia: avaliação de desempenho de catalisadores SCR para usinas de energia movidas a carvão, gás e biomassa.

● Setor automotivo e marítimo: teste de catalisadores DeNOx para escapamento de motores diesel, sistemas SCR de motores marítimos e máquinas móveis não rodoviárias.

● Emissões industriais: triagem de catalisadores para fornos de cimento, siderúrgicas, incineração de resíduos e plantas de processamento químico.

● P&D e Academia: Pesquisa cinética fundamental, otimização de formulação de catalisadores e estudos de envenenamento/desativação.

Precauções de uso

● Segurança de gás: sempre certifique-se de que os cilindros de gás estejam bem fixados e testados quanto a vazamentos antes da operação. Nh2 e NO são gases tóxicos; operar em uma área bem ventilada ou em uma capela.

● Sequência de aquecimento: Sempre purgue os reatores com gás inerte (N2) antes de aquecer. Nunca aqueça o sistema sem fluxo de gás para evitar danos ao catalisador ou superaquecimento do reator.

● Resfriamento: Após o teste, deixe o sistema esfriar naturalmente com o fluxo de gás. Não force o resfriamento com água nem abra o forno enquanto estiver em altas temperaturas.

● Prevenção de condensação: Ao testar com vapor de água, certifique-se de que as linhas de amostragem e os tubos de exaustão estejam aquecidos/isolados para evitar condensação e corrosão.

Guia de manutenção

● Diariamente: verifique as pressões dos cilindros de gás, verifique as leituras do MFC e inspecione os sistemas de tratamento de gases de escape (por exemplo, purificadores) para garantir uma emissão segura.

● Semanalmente/Mensalmente: Limpe ou substitua filtros de gás e coletores de umidade. Inspecione as vedações e a tubulação do reator quanto a sinais de corrosão ou vazamentos.

● Trimestre: calibre controladores de fluxo de massa e sensores de temperatura para manter a precisão dos testes. Verifique o aperto das conexões elétricas no gabinete do PLC.

● Manuseio do catalisador: Carregue e descarregue os catalisadores com cuidado para evitar esmagamento ou geração de poeira, o que pode alterar a queda de pressão do leito e afetar a precisão do teste.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes

Q1: Qual é a principal vantagem do projeto de reator duplo nesta unidade de avaliação?

R: A configuração de reator duplo permite testes simultâneos de dois catalisadores diferentes ou de duas condições operacionais diferentes em ambientes de gás idênticos. Esses testes paralelos eliminam variáveis, acelerando significativamente o processo de triagem e fornecendo dados comparativos altamente precisos para otimização do catalisador e benchmarking de desempenho.

P2: Esta unidade pode simular condições complexas de gases de combustão do mundo real, como aquelas que contêm dióxido de enxofre e vapor de água?

R: Sim, absolutamente. A unidade está equipada com controladores de fluxo de massa (MFCs) de precisão e sistemas de vaporização especializados que podem introduzir com precisão misturas complexas de gases. Ele foi projetado especificamente para avaliar o desempenho anti-envenenamento do catalisador e a estabilidade a longo prazo em ambientes agressivos contendo SO₂, H₂O, metais alcalinos e poeira.

Q3: Como o sistema de controle Industrial PLC + PC Software garante a precisão dos dados de avaliação?

R: A unidade utiliza uma arquitetura avançada de software PLC + PC industrial para obter controle totalmente automatizado de aquecimento, fluxo de gás e registro de dados. O PLC emprega algoritmos adaptativos PID para manter as flutuações de temperatura dentro de ±1°C, enquanto o software do PC registra continuamente as concentrações de gás de entrada/saída em tempo real. Isso reduz significativamente os erros manuais e garante dados confiáveis ​​e altamente reprodutíveis para calcular a eficiência de conversão de NOx e o deslizamento de amônia.

Q4: Que tipos de catalisadores SCR podem ser testados usando esta unidade de avaliação?

R: A unidade é altamente versátil e pode acomodar várias formas de catalisador, incluindo favo de mel, placa e tipos corrugados, bem como amostras de pó ou partículas. O design modular do reator e os acessórios personalizáveis ​​permitem trocas rápidas, tornando-o adequado para testar tudo, desde catalisadores novos em escala de laboratório até monólitos industriais em tamanho real.

P5: É possível integrar instrumentos de análise de gases online para monitoramento de desempenho em tempo real?

R: Sim. A unidade de avaliação de reator duplo SCR foi projetada com interfaces abrangentes de aquisição de dados para integração perfeita com analisadores on-line, como FTIR (espectroscopia de infravermelho com transformada de Fourier), CLD (detectores de quimioluminescência) ou cromatógrafos gasosos. Esta integração permite monitoramento em tempo real e de alta frequência de NOx, NH₃e N₂Concentrações de O, calculando instantaneamente taxas de conversão e seletividade para acelerar seus ciclos de P&D.
