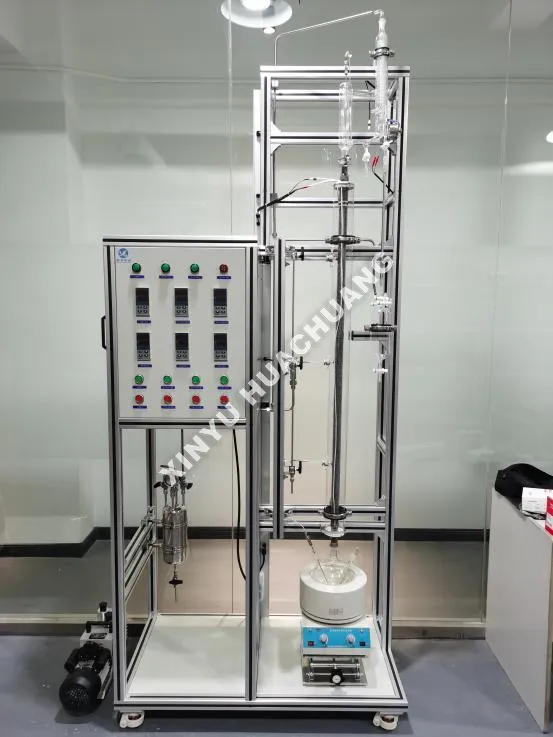

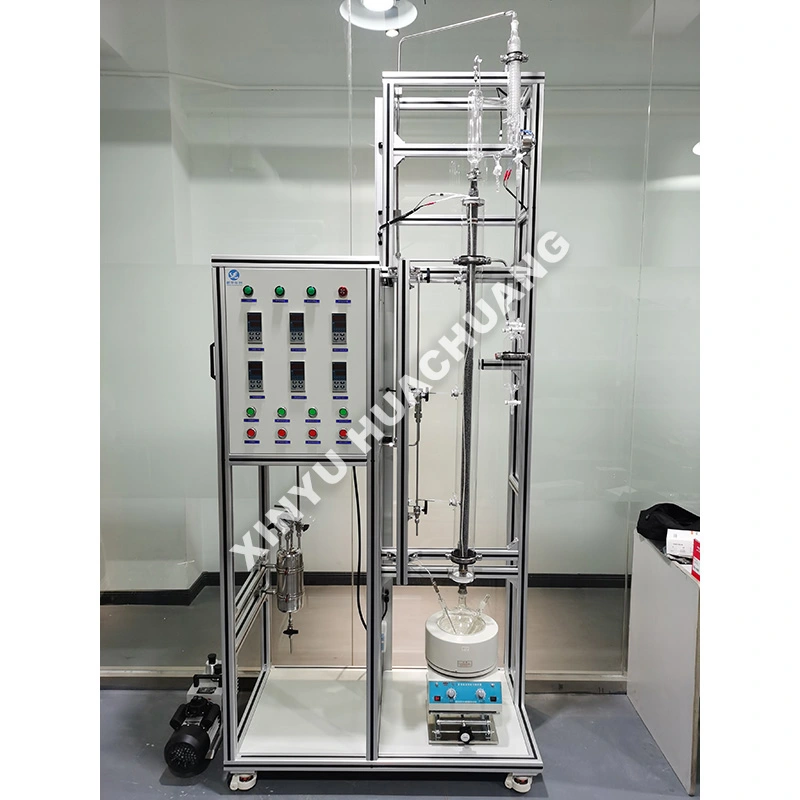

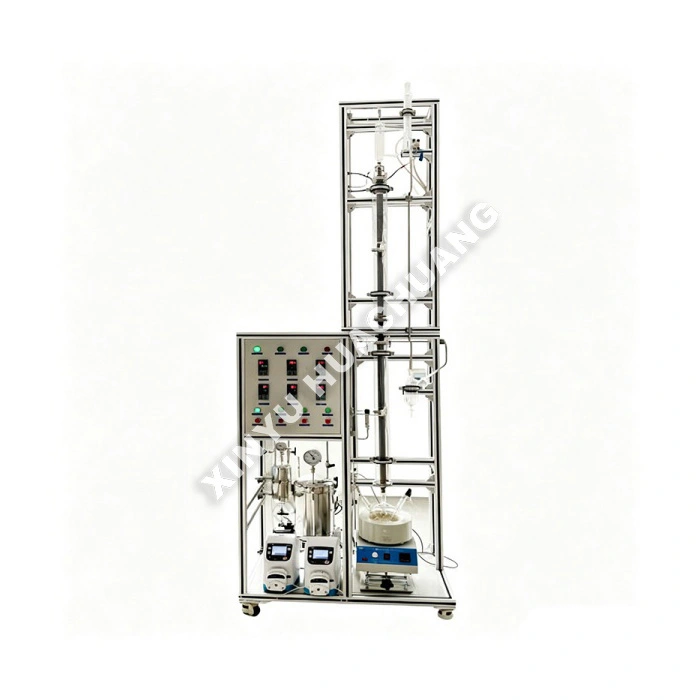

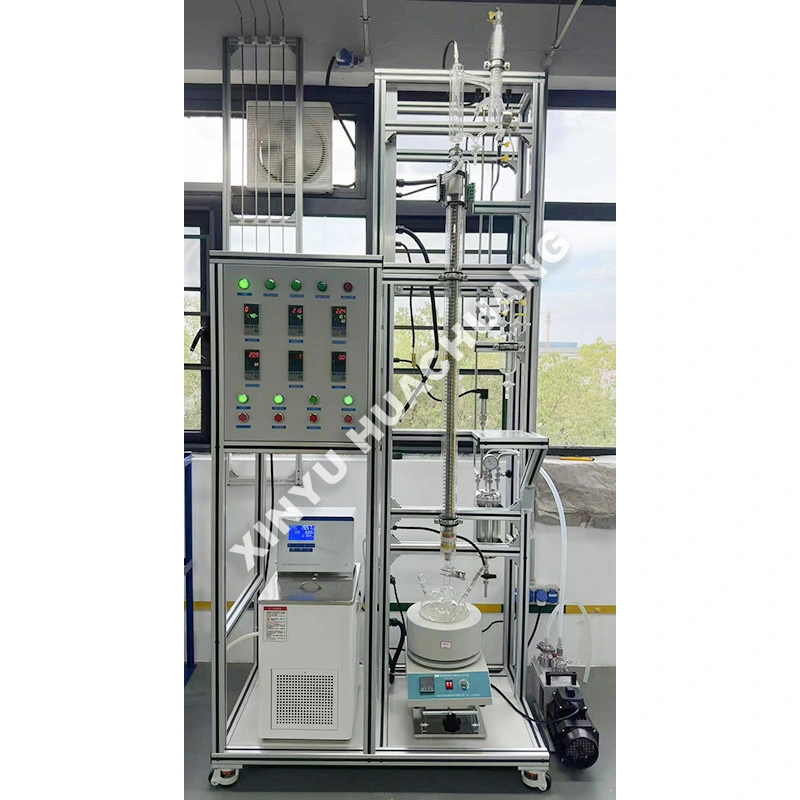

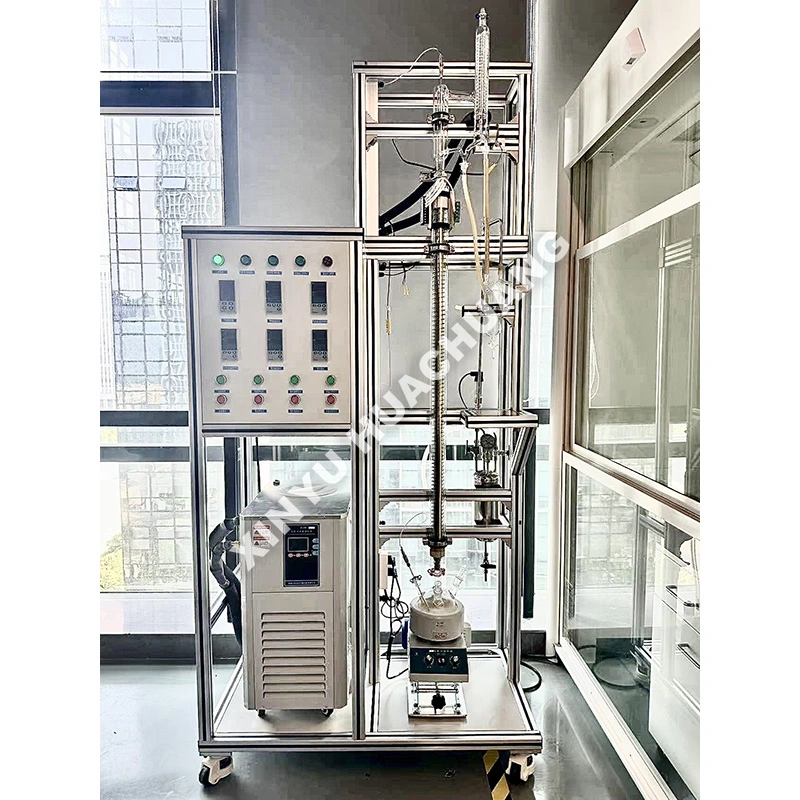

Unidade de coluna de destilação contínua de vidro

A unidade de coluna de destilação contínua de vidro XINYU HUACHUANG é um sistema de separação avançado projetado especificamente para pesquisa e desenvolvimento, testes em escala piloto e produção de pequenos lotes de produtos químicos corrosivos ou de alta pureza. Projetada para fornecer acesso visual completo ao equilíbrio interno vapor-líquido, esta unidade permite aos pesquisadores observar o processo de separação em tempo real. Equipada com componentes de vidro com alto teor de borosilicato, controladores precisos de taxa de refluxo e automação inteligente de PLC, a unidade de coluna de destilação contínua de vidro garante fracionamento contínuo seguro, altamente eficiente e reprodutível para produtos químicos finos, farmacêuticos e solventes especiais.

Princípio de funcionamento

A Unidade de Coluna de Destilação Contínua de Vidro opera com base no princípio de destilação fracionada contínua. A matéria-prima líquida é continuamente dosada na seção central da coluna. Dentro da coluna de vidro, o empacotamento estruturado ou componentes internos de vidro especializados (como anéis θ ou empacotamento em espiral) maximizam a área de contato entre o vapor ascendente e o líquido descendente. À medida que o vapor sobe, ele sofre condensação e revaporização repetidas, enriquecendo os componentes leves no topo. O vapor é então condensado e uma porção retorna como refluxo para manter o equilíbrio da transferência de massa, enquanto o restante é continuamente coletado como destilado. Os componentes pesados ​​fluem continuamente para o refervedor para descarga. Todo o processo contínuo é meticulosamente gerenciado pela Unidade de Coluna de Destilação Contínua de Vidro para manter gradientes térmicos precisos e eficiência de separação ideal.

Onde isso brilha?

● Observação visual completa: A construção de vidro transparente com alto teor de borosilicato permite que os operadores monitorem visualmente o equilíbrio vapor-líquido, a formação de espuma e as condições de inundação, tornando-o inestimável para pesquisa e desenvolvimento e solução de problemas de processos.

● Resistência superior à corrosão: Construída com vidro premium GG17 (3.3) com alto teor de borosilicato e vedações de PTFE, a unidade é completamente inerte a ácidos fortes, álcalis e solventes orgânicos corrosivos, garantindo zero contaminação do produto.

● Componentes internos de alta eficiência: apresenta embalagem de vidro personalizável ou embalagem de malha de arame estruturada para obter altos números teóricos de placas e pureza de separação em nível de PPM.

● Automação inteligente de PLC: o sistema de controle centralizado permite operação contínua autônoma, ajuste automatizado da taxa de refluxo e registro de dados em tempo real para temperatura e taxas de fluxo.

● Design modular e flexível: A coluna é montada usando juntas de vidro padrão (por exemplo, 24/29, 29/32) com camisas de aquecimento elétrico, permitindo fácil ajuste de altura, desmontagem, limpeza e substituição de componentes internos.

Especificações Técnicas

Onde pode ser usado?

● Química Fina e Farmacêutica: Purificação contínua de ingredientes farmacêuticos ativos (APIs) e intermediários químicos altamente corrosivos.

● Óleos essenciais e extratos naturais: Separação suave e visível de terpenos, fragrâncias e extratos de plantas sensíveis ao calor.

● Laboratórios acadêmicos e de P&D: estudos cinéticos fundamentais, visualização de processos de separação e testes de eficiência de catalisador/embalagem.

● Solventes Especiais: Recuperação contínua e purificação ultra-alta de solventes corrosivos ou orgânicos de alto valor.

● Alimentos e Bebidas: Concentração de sabores naturais, purificação de álcool e extração de compostos bioativos.

Precauções de uso

● Prevenção de choque térmico: O vidro com alto teor de borosilicato é resistente a choque térmico, mas ainda pode quebrar sob estresse extremo. Certifique-se sempre de que a taxa de mudança de temperatura seja inferior a 5°C/min durante o aquecimento e o resfriamento.

● Proteção Mecânica: Os componentes de vidro são frágeis. Evite impactos mecânicos, aperto excessivo das braçadeiras e certifique-se de que todas as juntas de vidro estejam devidamente alinhadas e fixadas com clipes apropriados.

● Segurança de vácuo: Ao operar sob vácuo profundo, sempre inspecione previamente os vidros em busca de microfissuras ou lascas. Use um escudo protetor ou malha de segurança ao redor da coluna para proteger contra uma potencial implosão.

● Aquecimento Gradual: Utilize as taxas de rampa de aquecimento programáveis ​​do PLC para evitar vaporização repentina e inundação da coluna, especialmente ao iniciar a alimentação contínua.

Guia de manutenção

● Diariamente: inspecione a coluna de vidro e as juntas em busca de sinais de rachaduras, lascas ou corrosão química. Verifique a integridade das juntas de PTFE e das vedações a vácuo.

● Semanalmente/Mensalmente: Limpe o interior do vidro e as paredes da coluna para evitar o acúmulo de resíduos que podem reduzir a eficiência da separação. Use solventes apropriados ou lavagens com ácidos suaves (evite álcalis fortes).

● Trimestralmente: calibre sensores de temperatura, controladores de fluxo de massa e controladores de taxa de refluxo para manter a precisão dos testes. Inspecione a camisa de aquecimento elétrico quanto a aquecimento uniforme e isolamento adequado.

● Pós-operação: Sempre purgue o sistema com um gás inerte (N2) e deixe-o esfriar até a temperatura ambiente com o aquecimento desligado antes de desmontar os componentes de vidro para limpeza e armazenamento completos.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: Por que a coluna é feita de vidro em vez de aço inoxidável?

R: A construção em vidro fornece acesso visual completo ao processo de destilação interno, permitindo aos pesquisadores observar diretamente o comportamento do contato vapor-líquido, pontos de inundação e distribuição de líquido na embalagem. Essa transparência é inestimável para o desenvolvimento de processos e solução de problemas, algo impossível com colunas de metal opaco.

Q2: Que tipos de embalagem interna estão disponíveis para a coluna de vidro?

R: A coluna suporta gaxetas estruturadas, bem como componentes internos de vidro especializados, como anéis θ e gaxetas em espiral. Eles maximizam a área de contato entre o vapor ascendente e o líquido descendente, aumentando a eficiência da transferência de massa para uma separação precisa de vários componentes.

Q3: Como a operação contínua difere da destilação em lote nesta unidade?

R: Ao contrário da destilação em lote, onde uma carga é processada por vez, a matéria-prima é continuamente dosada na seção central da coluna. Os componentes leves são continuamente coletados como destilado do condensador superior, enquanto os componentes pesados ​​são continuamente descarregados do refervedor na parte inferior. Isso permite uma operação em estado estacionário com qualidade de produto consistente em tiragens prolongadas.

Q4: Como o refluxo é gerenciado para manter a eficiência da separação?

A: Uma porção do vapor condensado é retornada à coluna como refluxo. A taxa de refluxo é controlada com precisão para manter o equilíbrio da transferência de massa dentro da coluna. O ajuste dessa proporção permite o ajuste fino da pureza do produto em relação ao rendimento com base em seus requisitos específicos de separação.

Q5: Que tipos de misturas são mais adequadas para uma coluna de destilação de vidro?

R: As colunas de vidro são particularmente adequadas para misturas corrosivas ou de alta pureza onde a contaminação metálica deve ser evitada, bem como para processos que requerem monitoramento visual da dinâmica interna. Eles são amplamente utilizados em pesquisas farmacêuticas, desenvolvimento de química fina e estudos acadêmicos de engenharia de processos.
