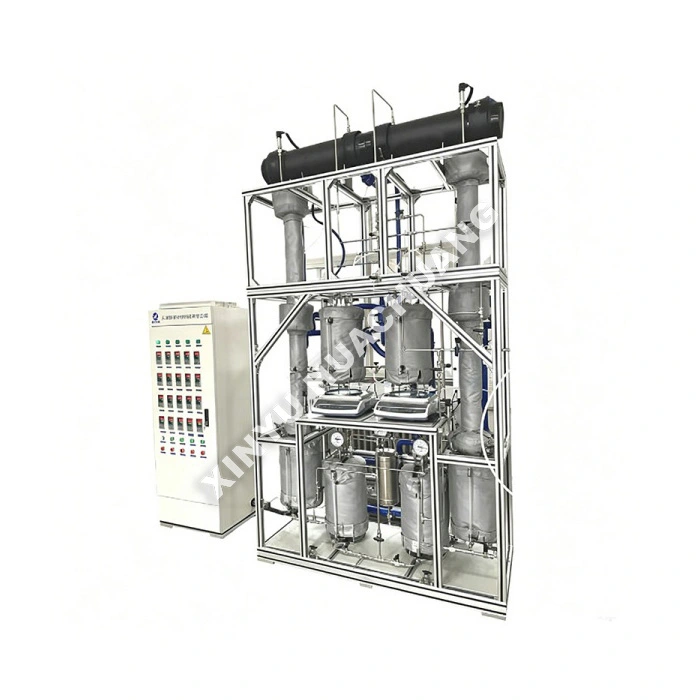

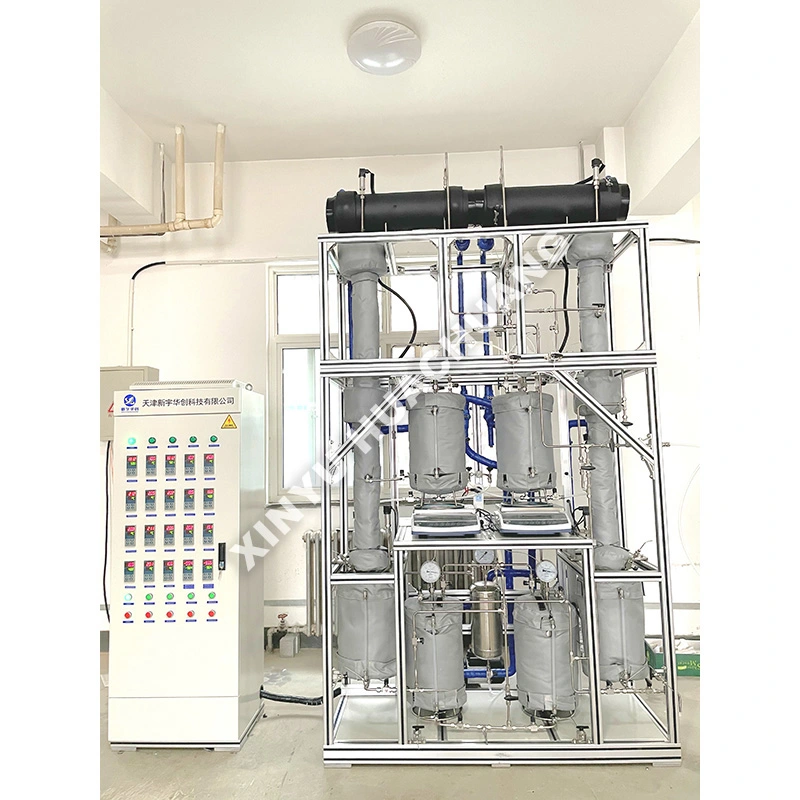

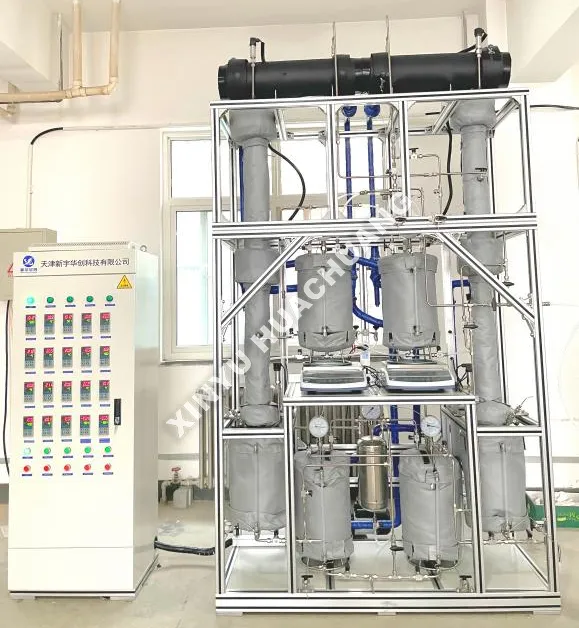

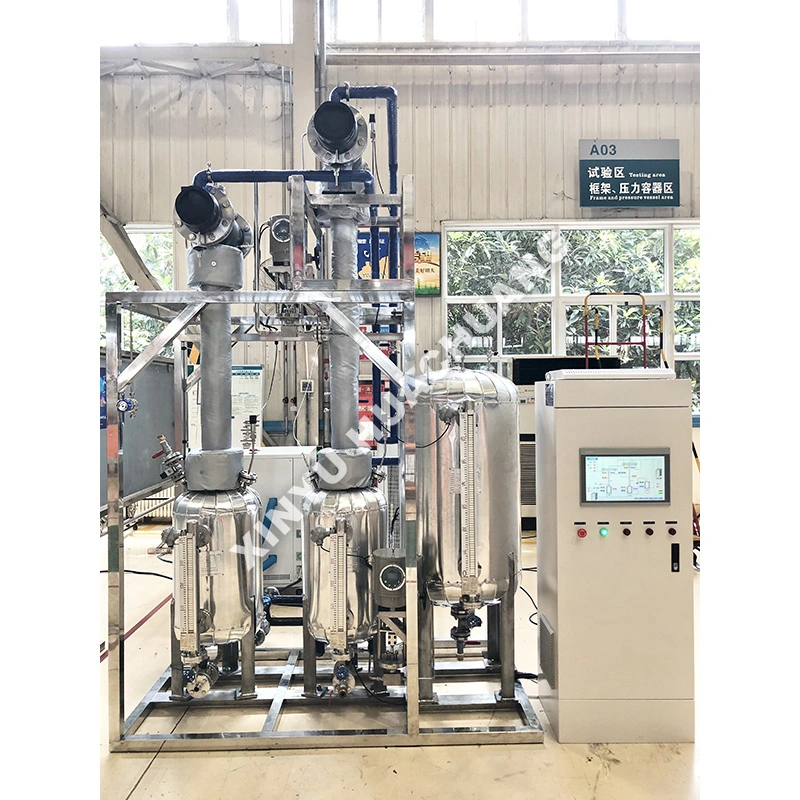

Unidade de Destilação de Gás Isolante

A Unidade de Destilação de Gás Isolante XINYU HUACHUANG é um sistema avançado de teste e purificação altamente automatizado, projetado especificamente para a separação e recuperação de gases isolantes de alta tensão. Projetada para atender a rígidos padrões ambientais e industriais, esta unidade controla com precisão a temperatura, a pressão e a dinâmica do fluxo para separar misturas de gases isolantes (como SF6/N2) e remover umidade, óleo e impurezas ácidas. Equipada com automação PLC inteligente, análise de gases em tempo real e coleta de gases residuais com emissão zero, a unidade de destilação de gás isolante garante operação segura e contínua, ao mesmo tempo que fornece gases dielétricos de altíssima pureza para manutenção de equipamentos elétricos e pesquisa e desenvolvimento.

O que é uma unidade de destilação de gás isolante?

Uma unidade de destilação de gás isolante é um aparelho especializado de separação química projetado para processar e purificar gases dielétricos usados ​​em equipamentos elétricos de alta tensão, como linhas isoladas a gás (GIL) e painéis isolados a gás (GIS). Ele opera utilizando princípios de destilação em baixa temperatura e oscilação de pressão para separar gases mistos (por exemplo, recuperando SF6 líquido de misturas gasosas de SF6/N2) e purificando gases degradados de equipamentos desativados. A unidade integra processos de filtração, condensação e destilação em vários estágios para atingir purezas de gás superiores a 99,9%, garantindo que o gás recuperado possa ser reutilizado diretamente. Esta unidade serve como uma plataforma essencial para manutenção da rede elétrica, conformidade ambiental e pesquisa de materiais dielétricos.

Por que este?

● Separação de alta pureza: utiliza destilação avançada em baixa temperatura e purificação em vários estágios para atingir uma pureza de gás isolante superior a 99,9%, atendendo aos rígidos padrões IEC e IEEE para equipamentos elétricos.

● Projeto de emissão zero: apresenta um sistema de coleta e reciclagem de gases residuais de circuito fechado que captura a exaustão dos dispositivos de medição de concentração, garantindo descarga zero de potentes gases de efeito estufa, como o SF6.

● Automação inteligente de PLC: o sistema de controle centralizado permite operação autônoma de longo prazo, registro automatizado de dados, monitoramento da composição de gases em tempo real e geração de curvas históricas.

● Construção robusta e segura: construída com metalurgia premium resistente à corrosão e intertravamentos de segurança de vários níveis (sobrepressão, detecção de vazamento, desligamento automático de emergência) para lidar com segurança em ambientes de alta pressão e gases tóxicos.

● Recuperação com eficiência energética: sistemas otimizados de refrigeração e aquecimento maximizam a eficiência de liquefação e separação de gases misturados, reduzindo significativamente o consumo geral de energia operacional.

Especificações Técnicas

Como escolher certo?

● Defina sua mistura de gás: identifique claramente o tipo de gás isolante (por exemplo, SF6 puro, mistura de 20% SF6/80% N2 ou compostos fluorados alternativos). Isso determina a temperatura de destilação, a pressão e a configuração da coluna necessárias para a Unidade de Destilação de Gás Isolante.

● Requisitos de pureza e fluxo: determine a pureza do gás alvo e a taxa de fluxo de recuperação necessária. Aplicações de alta pureza (>99,99%) podem exigir filtros de polimento adicionais ou materiais de embalagem especializados.

● Conformidade ambiental: garanta que a unidade inclua um sistema certificado de tratamento de gases residuais com emissão zero se operar em regiões com regulamentações rígidas sobre emissões de SF6.

● Automação e análise: se for necessário monitoramento contínuo, selecione uma configuração com analisadores de gás on-line integrados (por exemplo, GC, FTIR ou NDIR) para verificação de pureza em tempo real e ajuste automatizado do ponto de corte.

Processo de inspeção de qualidade

● Verificação de materiais: inspeção rigorosa de aço inoxidável de entrada, válvulas e componentes elétricos certificados à prova de explosão para garantir que atendam aos padrões metalúrgicos e às tolerâncias de segurança de alta pressão.

● Usinagem de precisão: usinagem CNC de corpos de reatores de alta pressão, colunas de destilação e tubulações para garantir superfícies de vedação perfeitas e integridade estrutural sob temperaturas e pressões extremas.

● Teste hidrostático e de vácuo: Cada unidade passa por rigorosos testes de pressão hidrostática e testes de vazamento de vácuo profundo para verificar a segurança estrutural e o desempenho absoluto à prova de vazamentos.

● Calibração do sistema: Calibração abrangente do sistema de controle PLC, sensores de temperatura/pressão, controladores de fluxo de massa e analisadores de gás on-line para garantir exibição precisa de dados e controle confiável.

● Execução Funcional Final: Um teste completo de simulação e teste de gás para verificar o bom funcionamento, distribuição térmica uniforme, funcionamento adequado dos intertravamentos de segurança e captura de gás residual com emissão zero antes da embalagem.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: Que tipos de gases isolantes esta unidade pode processar e purificar?

R: A unidade foi projetada para gases dielétricos usados ​​em equipamentos elétricos de alta tensão, particularmente misturas de SF6 e SF6/N2 encontradas em Linhas Isoladas a Gás (GIL) e Quadros Isolados a Gás (GIS). Ele pode recuperar SF6 líquido de gases misturados e purificar gases degradados de equipamentos desativados.

Q2: Como a unidade atinge uma pureza de gás superior a 99,9%?

R: Ele integra processos de filtração em vários estágios, condensação e destilação em baixa temperatura em uma sequência em cascata. A destilação a baixa temperatura separa os componentes com base nas diferenças de ponto de ebulição, enquanto os princípios de oscilação de pressão concentram ainda mais o gás alvo. Esta abordagem em vários estágios garante que a pureza do gás recuperado exceda 99,9%, tornando-o diretamente reutilizável em equipamentos elétricos.

Q3: Por que a destilação a baixa temperatura é usada em vez do aquecimento convencional para purificação de gás?

R: Gases dielétricos como o SF6 têm pontos de ebulição muito baixos e são sensíveis à decomposição térmica. A destilação a baixa temperatura opera bem abaixo do limite de degradação térmica desses gases, preservando suas propriedades dielétricas e ao mesmo tempo alcançando uma separação eficaz de nitrogênio, umidade e subprodutos de decomposição.

P4: Como esta unidade apoia a conformidade ambiental das concessionárias de energia?

R: O SF6 é um potente gás de efeito estufa com um potencial de aquecimento global milhares de vezes maior que o CO2. Ao recuperar e purificar o SF6 de equipamentos desativados ou de manutenção, em vez de liberá-los, a unidade ajuda as concessionárias de energia a cumprir regulamentações ambientais cada vez mais rigorosas sobre emissões de SF6.

Q5: O gás recuperado pode ser reutilizado diretamente em equipamentos de alta tensão?

R: Sim. Quando a pureza do gás ultrapassa 99,9%, o SF6 recuperado atende às especificações exigidas para reutilização direta em equipamentos GIL e GIS. Isto elimina o custo de aquisição de novo SF6 e, ao mesmo tempo, reduz a responsabilidade ambiental.
