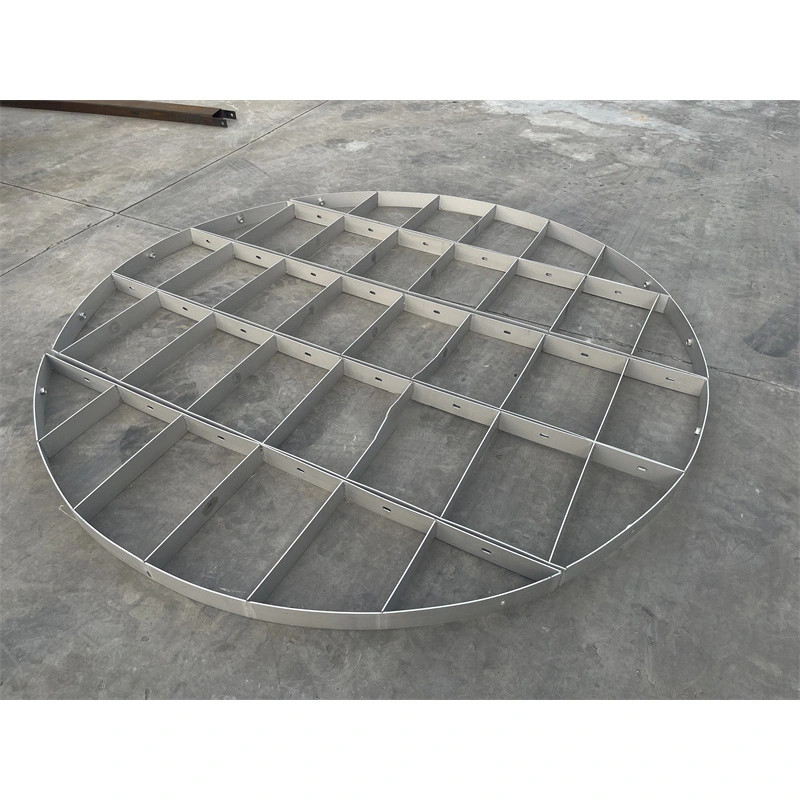

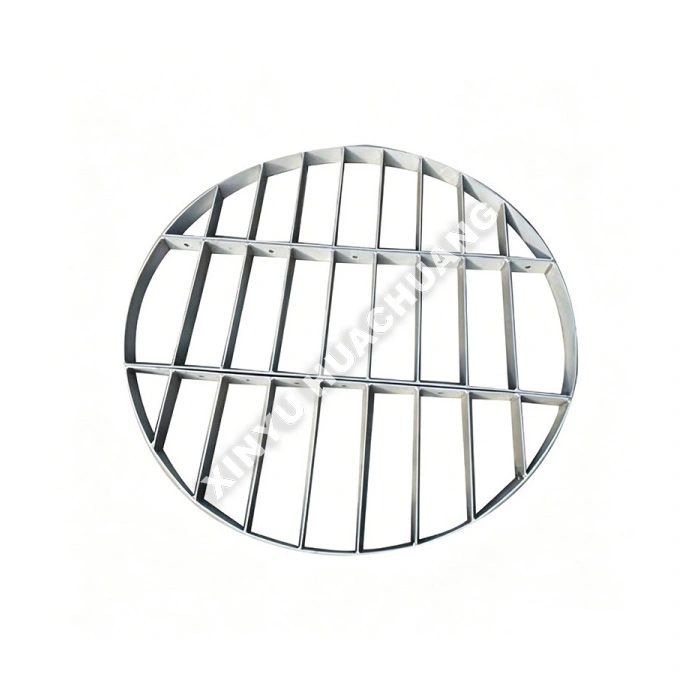

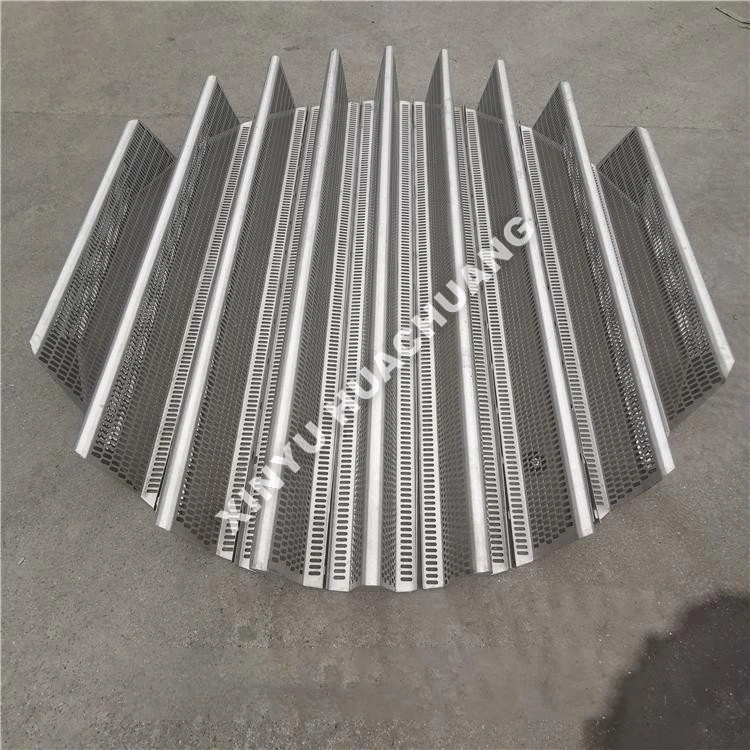

Grade de suporte para embalagem de torre de destilação

A grade de suporte de empacotamento da torre de destilação XINYU HUACHUANG é um componente estrutural crítico projetado especificamente para laboratórios de pequeno diâmetro e torres empacotadas em escala piloto. Projetada para suportar o peso de empacotamento estruturado ou aleatório enquanto maximiza a área aberta, esta grade de suporte de empacotamento da torre de destilação garante fluxo de vapor-líquido desimpedido e evita inundação da coluna. Seu design robusto, porém aberto, torna-o a base ideal para alcançar alta eficiência de separação em ambientes de pesquisa e desenvolvimento e testes piloto.

Princípio de funcionamento

A grade de suporte de empacotamento da torre de destilação opera fornecendo uma plataforma horizontal rígida na parte inferior do leito de empacotamento. É construído com barras verticais ou horizontais dispostas para criar uma alta área de seção transversal livre. Esta geometria aberta permite que o vapor ascendente e o líquido descendente passem com queda de pressão mínima, ao mesmo tempo que evita que as partículas de empacotamento caiam na seção inferior. A superfície lisa da grade também ajuda a evitar o acúmulo de partículas e incrustações na base da coluna.

Onde isso brilha?

● Alta área aberta e baixa queda de pressão: maximiza a área de seção transversal livre para garantir um fluxo suave de vapor-líquido, evitando gargalos em colunas de pequeno diâmetro.

● Alta resistência mecânica: Projetada para suportar de forma confiável o peso do leito de gaxeta e suportar flutuações de pressão operacional sem deformação.

● Design antiincrustante: superfícies lisas e espaçamento otimizado das barras evitam que sólidos, polímeros ou partículas se acumulem e obstruam o suporte.

● Ajuste preciso: usinado sob medida para combinar perfeitamente com o diâmetro interno do laboratório e do vidro piloto ou colunas de metal, garantindo que não haja desvio de líquido.

● Materiais versáteis: disponíveis em SS304/316L, Hastelloy, PTFE e vidro para atender à compatibilidade química do seu processo específico.

Especificações Técnicas

Onde é aplicável?

● Laboratórios acadêmicos e de P&D: estudos cinéticos fundamentais, visualização de processos de separação e testes de catalisadores.

● Plantas em escala piloto: preenchendo a lacuna entre P&D de bancada e expansão industrial para produtos químicos finos e farmacêuticos.

● Óleos essenciais e extratos naturais: Separação suave e de alta pureza de terpenos e fragrâncias sensíveis ao calor.

● Solventes Especiais: Recuperação contínua e purificação ultra-alta de solventes orgânicos de alto valor.

● Alimentos e Bebidas: Concentração de sabores naturais e extração de compostos bioativos.

Precauções de uso

● Nivelamento preciso: certifique-se de que a grade de suporte esteja instalada perfeitamente horizontalmente. Uma grade desnivelada pode causar acúmulo de líquido em um dos lados, levando a uma má distribuição grave e à redução da eficiência de separação.

● Compatibilidade de tamanho de embalagem: Verifique se o espaçamento das barras da grade de suporte de embalagem da torre de destilação é menor que a dimensão mínima de sua embalagem para evitar a queda de partículas.

● Fixação segura: Em colunas de pequeno diâmetro, certifique-se de que a grade esteja devidamente fixada ou soldada para evitar que ela se desloque ou levante durante alto fluxo de vapor ou operações de vácuo.

● Pré-limpeza: Sempre limpe bem a grade antes de carregar a embalagem para remover quaisquer óleos de usinagem, aparas de metal ou detritos que possam contaminar seu processo.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: Qual é o objetivo principal de uma grade de suporte de empacotamento em uma coluna de destilação?

R: A grade de suporte fornece uma plataforma horizontal rígida na parte inferior da cama de embalagem para manter todos os elementos de embalagem ou módulos de embalagem estruturados firmemente no lugar. Sem ele, o empacotamento entraria em colapso na seção inferior da coluna, bloqueando o fluxo de vapor e destruindo completamente o desempenho da separação.

P2: Como o design da grade minimiza seu impacto no desempenho da coluna?

R: A grade é construída com barras verticais ou horizontais dispostas para criar uma área de seção transversal livre elevada, muitas vezes superior a 90%. Essa geometria aberta permite que o vapor ascendente e o líquido descendente passem com queda mínima de pressão, garantindo que a própria grade não se torne um gargalo no processo de transferência de massa.

Q3: Por que o design antiincrustante é importante para uma grade de suporte?

R: A grade de suporte fica no ponto mais baixo do leito de empacotamento, onde partículas, depósitos de polímeros e sais cristalizados se acumulam naturalmente. A superfície lisa e a geometria aberta evitam o acúmulo de material na base da coluna, reduzindo a frequência de paradas para limpeza e mantendo uma queda de pressão consistente durante toda a campanha.

Q4: Como a grade de suporte é dimensionada em relação à embalagem acima dela?

R: O tamanho da abertura da grade é cuidadosamente combinado com as dimensões da embalagem para evitar que quaisquer elementos da embalagem caiam. Para empacotamento aleatório, as aberturas da grade são significativamente menores que o menor elemento de empacotamento. Para empacotamento estruturado, a grade é projetada para corresponder ao tamanho do módulo e fornecer suporte nivelado em toda a cama.

Q5: Quais materiais de construção estão disponíveis para grades de suporte?

R: As grades de suporte estão disponíveis em SS304/316L para aplicações padrão, Hastelloy e titânio para ambientes corrosivos e aço carbono com revestimentos protetores para instalações sensíveis ao custo. O material é selecionado para corresponder ao material do revestimento da coluna e às condições do processo, garantindo compatibilidade galvânica e longa vida útil.
