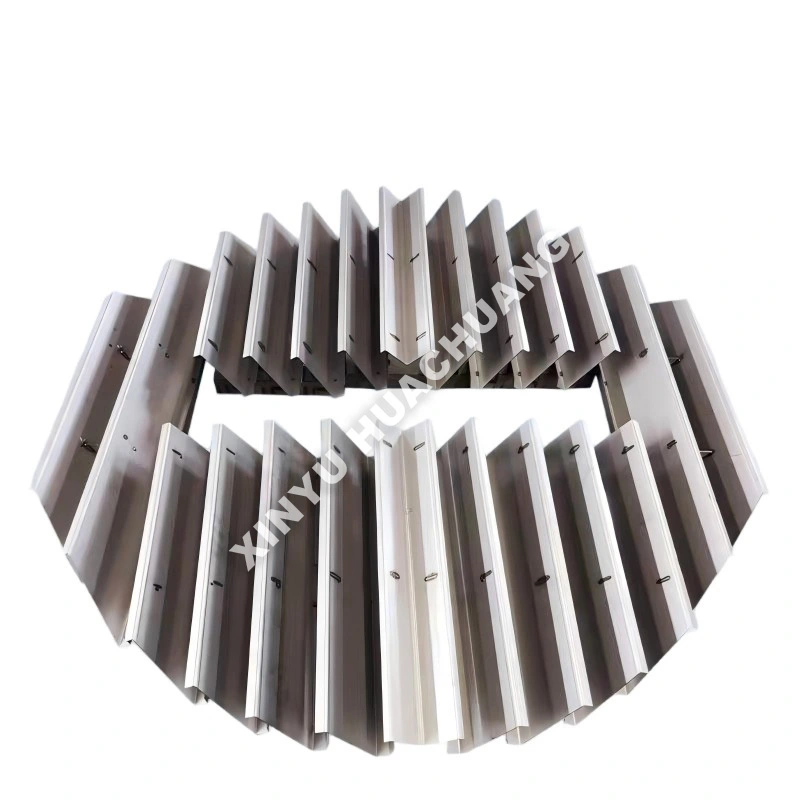

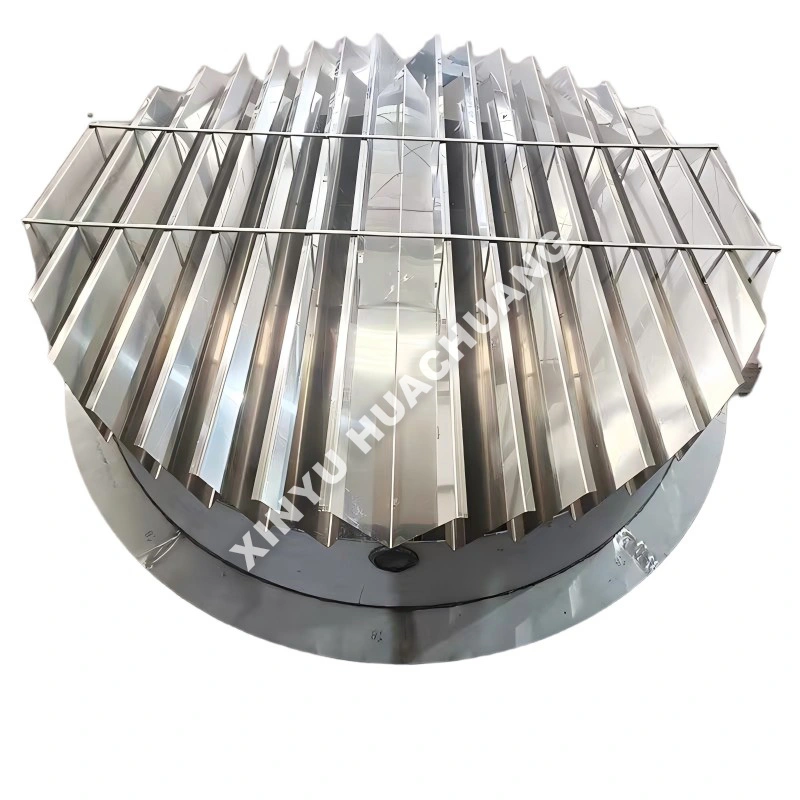

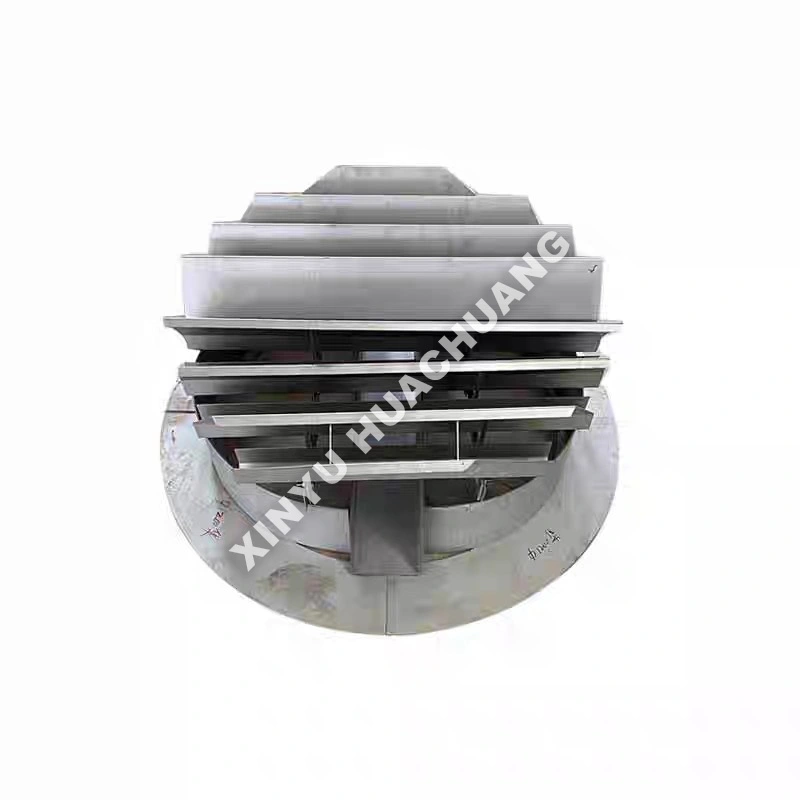

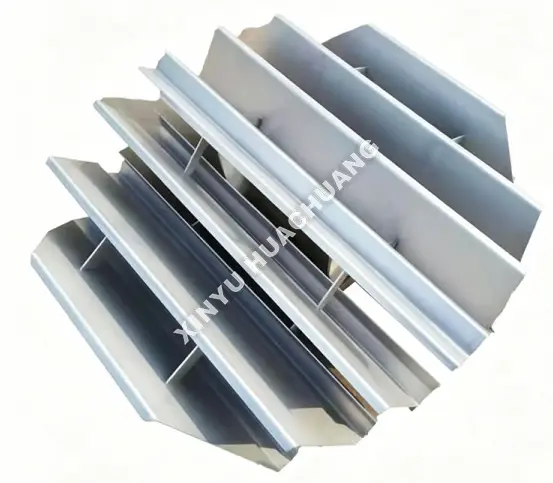

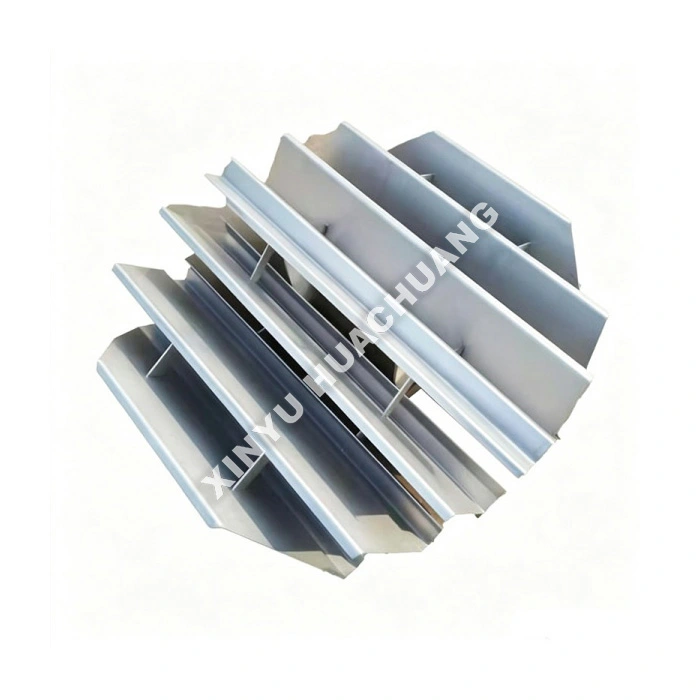

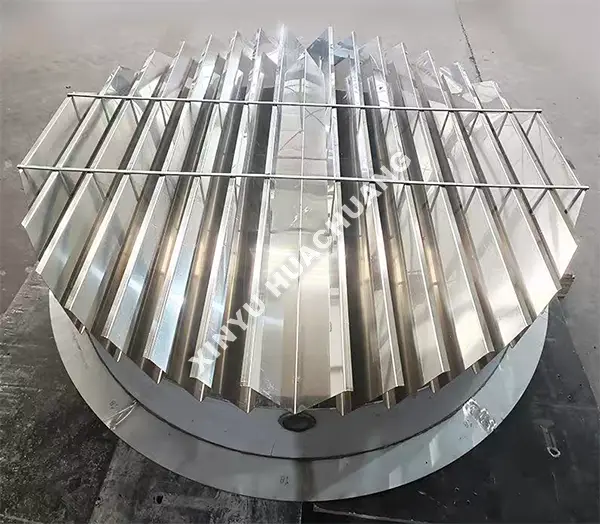

Bandeja coletora de líquidos

A bandeja coletora de líquidos XINYU HUACHUANG é um componente interno crítico da torre projetado especificamente para interceptar, coletar e redistribuir líquidos em colunas compactadas de pequeno diâmetro. Projetada para evitar o fluxo na parede e manter a eficiência da separação, esta bandeja coletora de líquidos garante contato vapor-líquido uniforme em todo o leito de embalagem. Seu design compacto e robusto o torna ideal para laboratórios, torres em escala piloto e processos que exigem alimentação intermediária ou extração lateral.

O que é uma bandeja coletora de líquidos?

Uma bandeja coletora de líquidos é um recipiente horizontal instalado entre as seções de empacotamento em colunas de destilação, absorção ou extração. Ele captura o líquido que flui pela embalagem e o redistribui uniformemente no leito abaixo. Esta bandeja coletora de líquidos é essencial para manter a eficiência da coluna em torres piloto altas, onde a má distribuição de líquidos pode afetar gravemente o desempenho. Também serve como plataforma para injeção de ração intermediária, retirada lateral ou pontos de monitoramento de temperatura.

Por que este?

● Coleta superior de líquidos: A geometria otimizada do recipiente com profundidade adequada garante a captura completa de líquidos, mesmo em altas velocidades de vapor.

● Design anti-fluxo de parede: Anéis de vedação periféricos e defletores evitam que o líquido desvie da gaxeta e flua pelas paredes da coluna.

● Área de alta passagem de vapor: O design do riser aberto minimiza a queda de pressão enquanto permite o fluxo irrestrito de vapor através do coletor.

● Construção robusta: Construída com SS304/316L premium ou ligas especializadas para suportar estresse térmico e ambientes corrosivos.

● Instalação Modular: Seções fabricadas com precisão garantem montagem rápida e nivelamento perfeito dentro da torre.

Especificações Técnicas

Roteiro de seleção

● Definir cargas de líquido e vapor: calcule com precisão a taxa de fluxo de líquido e a velocidade de vapor esperadas. Isso determina a profundidade necessária do recipiente, o tamanho do riser e a área de passagem de vapor da bandeja coletora de líquidos.

● Avalie o diâmetro da torre: certifique-se de que a bandeja seja dimensionada com precisão para o diâmetro específico do seu laboratório ou da coluna piloto para evitar vazamentos.

● Compatibilidade de materiais: selecione a metalurgia apropriada com base na temperatura do processo e na agressividade química. O padrão SS316L cobre a maioria das aplicações; ambientes altamente corrosivos exigem Hastelloy.

● Requisitos de função: determine se a bandeja precisa de recursos adicionais, como bicos de extração lateral, pontos de alimentação intermediários ou recursos de redistribuição.

Processo de inspeção de qualidade

● Verificação de materiais: inspeção rigorosa de chapas metálicas e materiais de soldagem recebidos para garantir a conformidade metalúrgica.

● Precisão dimensional: medição precisa da profundidade do recipiente, diâmetro do riser e planicidade geral para garantir ajuste adequado e coleta de líquido.

● Qualidade da soldagem: inspeção visual abrangente e END (testes não destrutivos) de todas as soldas para garantir um desempenho à prova de vazamentos.

● Tratamento de superfície: verificação da passivação ou qualidade do revestimento para garantir resistência à corrosão em ambientes operacionais agressivos.

● Teste de ajuste: verificação pré-montagem de seções modulares para confirmar o alinhamento e vedação adequados antes do envio.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: Qual é a função principal de uma bandeja coletora de líquido em uma coluna empacotada?

R: Uma bandeja coletora de líquido captura o líquido que flui da seção de embalagem acima e o redistribui uniformemente para o leito de embalagem abaixo. Sem esta bandeja, a má distribuição de líquidos se acumula em múltiplas seções da embalagem, degradando progressivamente a eficiência da separação. A bandeja coletora essencialmente “reinicia” a distribuição de líquido em cada limite de empacotamento.

P2: Por que uma bandeja coletora de líquidos é essencial em torres piloto altas?

R: Em torres altas com múltiplas seções de empacotamento, o líquido tende a se deslocar em direção à parede da coluna à medida que desce, criando uma má distribuição cada vez mais grave a cada seção sucessiva. Sem bandejas coletoras entre as seções, esse efeito cumulativo pode tornar as seções de empacotamento inferiores quase ineficazes, desperdiçando catalisadores ou materiais de empacotamento caros.

Q3: Além da redistribuição, quais outras funções a bandeja coletora serve?

R: A bandeja coletora também serve como plataforma para injeção de alimentação intermediária, retirada lateral de produtos intermediários e instalação de pontos de monitoramento de temperatura. Essas funções adicionais tornam-no uma ferramenta versátil de gerenciamento de processos, e não apenas um dispositivo de redistribuição de líquidos.

Q4: Como a bandeja coletora é projetada para minimizar a queda de pressão?

R: A bandeja foi projetada com uma grande área de seção transversal livre – geralmente excedendo 85% – para permitir a passagem do vapor ascendente com resistência mínima. As zonas de coleta de líquido estão estrategicamente posicionadas para capturar o líquido descendente sem obstruir o caminho do fluxo de vapor, mantendo as vantagens da baixa queda de pressão da operação da coluna compactada.

Q5: Quais materiais são comumente usados ​​para bandejas coletoras de líquidos?

R: As bandejas coletoras são normalmente fabricadas em SS304/316L para aplicações padrão, Hastelloy ou titânio para ambientes altamente corrosivos e aço revestido com PTFE para aplicações químicas de flúor. A seleção do material corresponde ao meio do processo e às condições operacionais para garantir uma longa vida útil.
