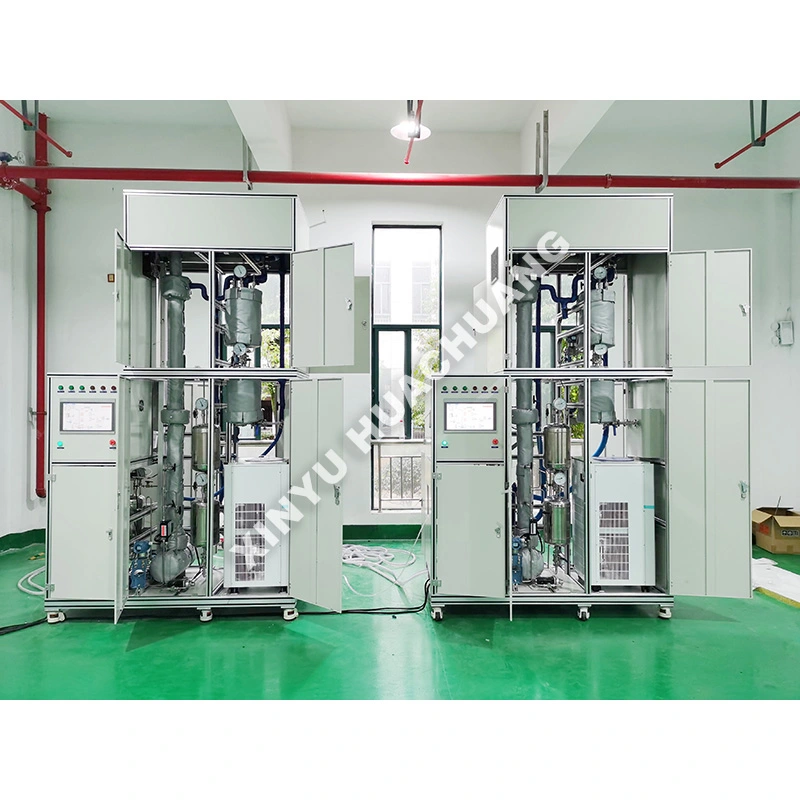

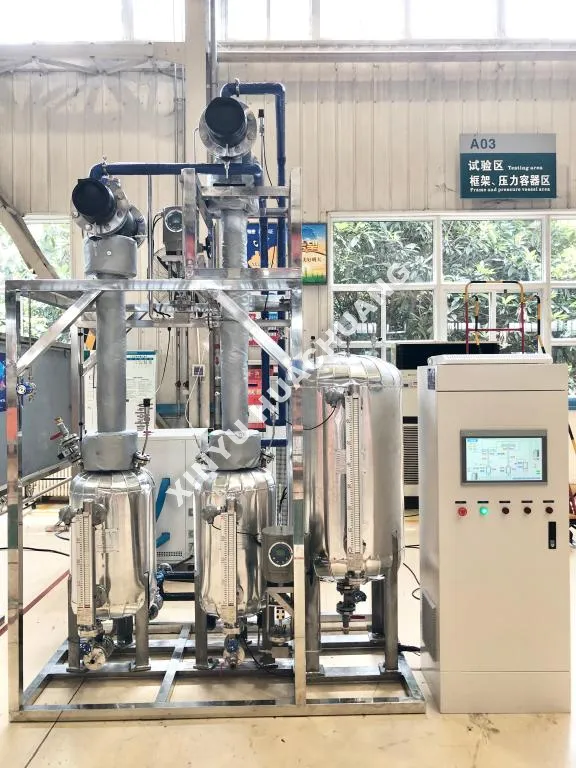

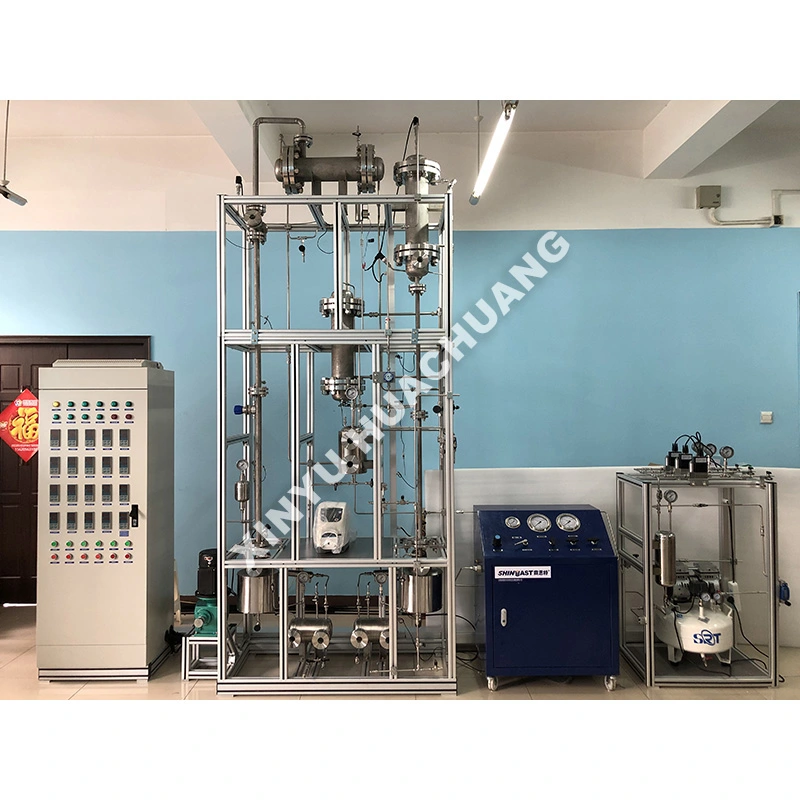

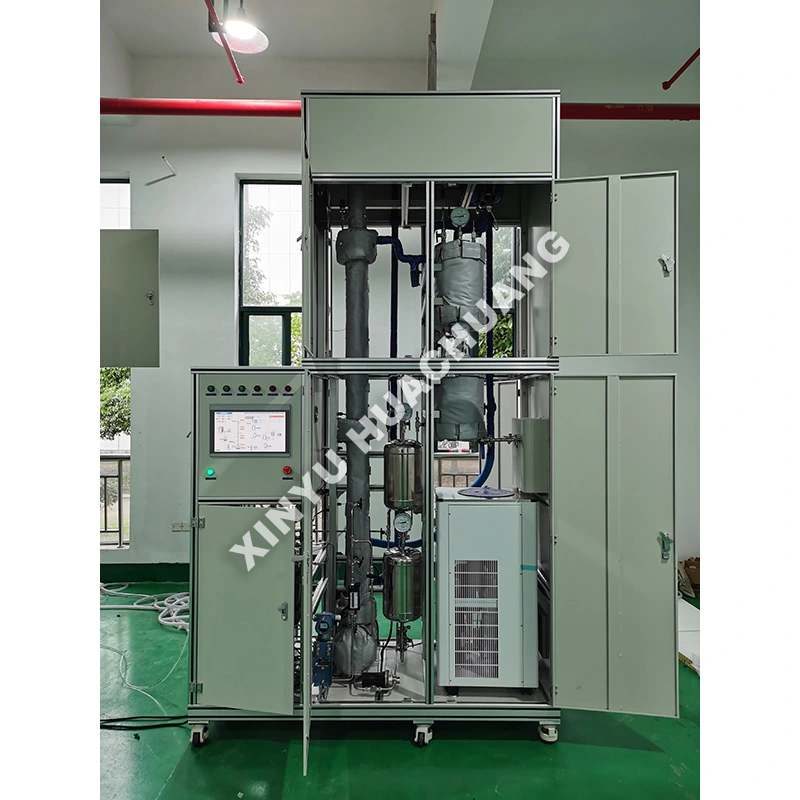

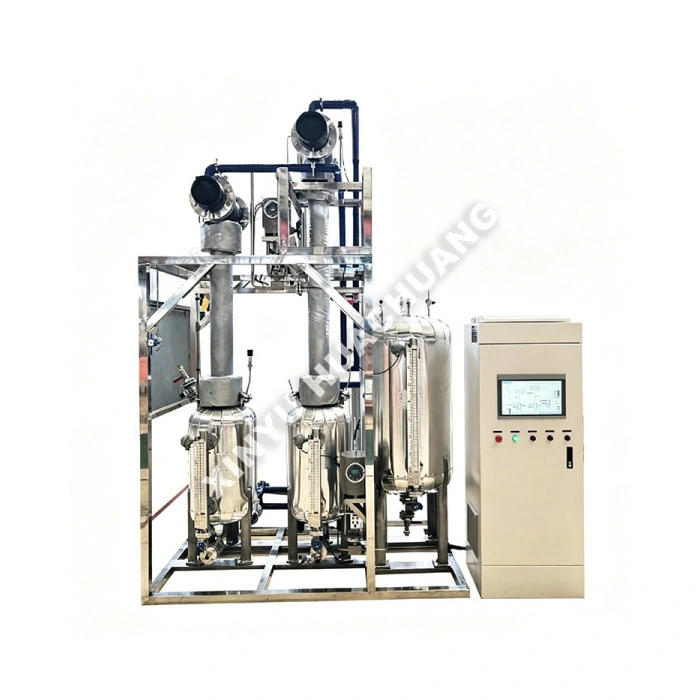

Unidade de destilação pressurizada de baixa temperatura a gás

A unidade de destilação pressurizada de baixa temperatura de gás XINYU HUACHUANG é um sistema de separação avançado e completo projetado especificamente para a purificação de alta precisão de misturas de gases complexas. Projetada para aproveitar as diferenças nos pontos de ebulição e nas volatilidades relativas de vários componentes, esta unidade de destilação pressurizada a gás de baixa temperatura opera sob condições de baixa temperatura e alta pressão para obter uma transferência superior de massa vapor-líquido em vários estágios. Todo o sistema é construído sobre um robusto skid de aço inoxidável, integrando a coluna de destilação, condensadores, refervedores, unidades de refrigeração, compressores e um sistema de controle PLC inteligente. Esse design compacto e modular garante fácil instalação, realocação perfeita e desempenho confiável para aplicações industriais e de pesquisa exigentes.

Princípio de funcionamento

A Unidade de Destilação Pressurizada a Gás de Baixa Temperatura opera com base nos princípios fundamentais da destilação fracionada criogênica. A mistura gasosa multicomponente é comprimida e pré-resfriada antes de entrar na coluna de destilação. Dentro da coluna, o ambiente de baixa temperatura e alta pressão facilita o contato contínuo entre vapor e líquido através de múltiplas placas teóricas ou camadas de empacotamento. Componentes com pontos de ebulição mais altos condensam-se em líquido e fluem para baixo, enquanto componentes mais leves com pontos de ebulição mais baixos vaporizam e sobem para o topo. Esta transferência de massa precisa em vários estágios separa efetivamente o gás alvo das impurezas. O ciclo de refrigeração integrado fornece a capacidade de resfriamento necessária, enquanto o refervedor fornece o calor necessário para a vaporização, tudo coordenado perfeitamente pelo sistema de controle PLC.

Quais são as vantagens distintivas?

● Design modular montado em skid: todos os componentes principais são integrados em uma base de aço inoxidável, resultando em um espaço altamente compacto, instalação simplificada no local e flexibilidade para realocação geral.

● Separação de alta precisão: opera sob condições otimizadas de baixa temperatura e alta pressão para maximizar a volatilidade relativa, garantindo recuperação de alta pureza dos gases alvo.

● Automação inteligente de PLC: apresenta um sistema de controle totalmente automatizado que regula com precisão a temperatura, a pressão e as taxas de fluxo, reduzindo significativamente a intervenção manual e garantindo uma operação estável a longo prazo.

● Construção Robusta: Fabricado em aço inoxidável premium para resistir à corrosão e suportar temperaturas criogênicas, garantindo a longevidade do equipamento e a pureza do produto.

● Solução pronta para uso: Integra compressores, refrigeração, trocadores de calor e válvulas em uma única unidade, eliminando a necessidade de tubulações complexas no local e reduzindo os prazos de entrega do projeto.

Especificações Técnicas

Onde isso se aplica?

● Gases Especiais Eletrônicos: Purificação de alta pureza de gases de grau eletrônico para fabricação de semicondutores.

● Recuperação e regeneração de refrigerante: Separação e reciclagem eficientes de refrigerantes mistos para conformidade ambiental.

● Separação de hidrocarbonetos leves: fracionamento preciso de hidrocarbonetos C2-C4 no processamento petroquímico.

● Recuperação de recursos de gases residuais industriais: Valorização de fluxos de exaustão industrial por meio da extração de componentes químicos valiosos.

Precauções de uso

● Purga Pré-Início: Sempre realize uma purga completa de nitrogênio antes de introduzir o gás de alimentação para eliminar oxigênio e umidade, evitando bloqueios de gelo ou riscos à segurança.

● Equilíbrio térmico: permita que o sistema de refrigeração atinja a linha de base alvo de baixa temperatura antes de introduzir o gás de alimentação para evitar choque térmico no interior da coluna.

● Monitoramento de pressão: monitore continuamente as seções de alta pressão e garanta que as válvulas de alívio de segurança estejam calibradas e desobstruídas.

● Qualidade do gás de alimentação: certifique-se de que o gás de alimentação seja pré-filtrado para remover partículas e gotículas de líquido que possam obstruir a embalagem ou as bandejas de destilação.

Guia de manutenção

● Diariamente: inspecione a interface do CLP em busca de alarmes anormais, verifique os visores quanto aos níveis de líquido adequados e verifique se não há vazamentos visíveis de gás ou refrigerante.

● Semanalmente/Mensalmente: Verifique o nível do óleo lubrificante e a condição do compressor de circulação. Inspecione as serpentinas do condensador da unidade de refrigeração quanto a acúmulo de poeira e limpe se necessário.

● Trimestralmente: calibre transmissores críticos de pressão e temperatura para garantir que o PLC esteja recebendo dados precisos. Inspecione as válvulas de alívio de segurança e execute um teste de atuação manual.

● Anualmente: Programe um desligamento abrangente para inspecionar a condição interna da coluna de destilação, limpar as superfícies de troca de calor do refervedor e do condensador e verificar a integridade de todas as válvulas e juntas criogênicas.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: Como a Unidade de Destilação Pressurizada de Baixa Temperatura de Gás consegue a separação de gás no nível fundamental?

R: A unidade opera com destilação fracionada criogênica. A mistura gasosa multicomponente é primeiro comprimida e pré-resfriada, depois entra na coluna de destilação, onde um ambiente de baixa temperatura e alta pressão permite o contato contínuo entre vapor e líquido. Os componentes com pontos de ebulição mais elevados condensam-se em líquido e fluem para baixo, enquanto os componentes mais leves vaporizam e sobem para o topo, conseguindo uma separação precisa através da transferência de massa em vários estágios.

Q2: Por que a mistura gasosa é comprimida e pré-resfriada antes de entrar na coluna de destilação?

R: A compressão aumenta a pressão do gás, o que altera o equilíbrio líquido-vapor e aumenta a temperatura de liquefação de cada componente. O pré-resfriamento aproxima a mistura do ponto de orvalho antes de entrar na coluna. Juntas, essas etapas reduzem a carga de refrigeração dentro da coluna e melhoram a eficiência geral da separação.

Q3: Qual o papel do ciclo de refrigeração integrado no processo de destilação?

R: O ciclo de refrigeração integrado fornece a capacidade de resfriamento necessária para manter o ambiente de baixa temperatura dentro da coluna. Sem esse resfriamento contínuo, o líquido condensado voltaria a vaporizar e o processo de transferência de massa seria interrompido. O ciclo de refrigeração funciona em conjunto com o refervedor para sustentar o gradiente térmico preciso necessário para uma separação eficaz.

Q4: Como o refervedor contribui para o processo de separação?

R: O refervedor fornece o calor necessário para a vaporização no fundo da coluna de destilação. Ao revaporizar parcialmente o líquido que flui para baixo, ele gera o fluxo ascendente de vapor que impulsiona a transferência de massa em contracorrente através das placas teóricas ou camadas de empacotamento. Essa troca contínua de vapor-líquido é o que enriquece progressivamente cada componente em sua respectiva zona.
