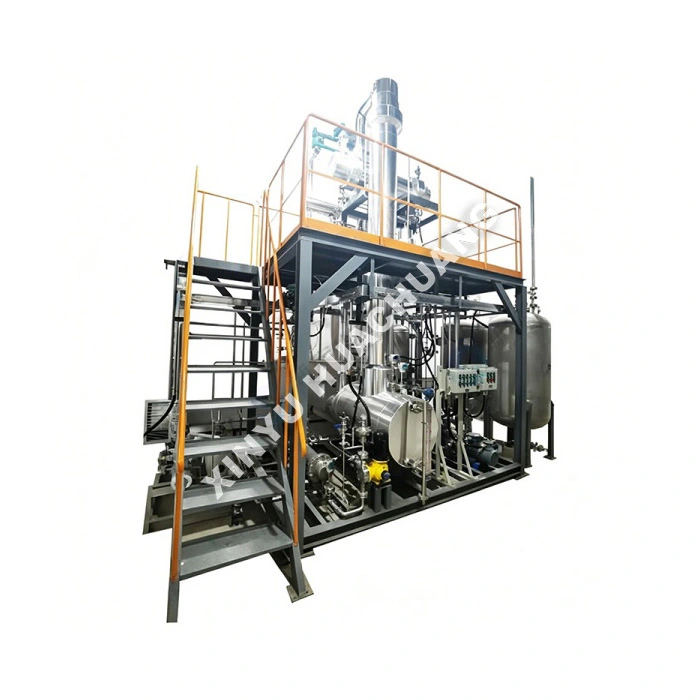

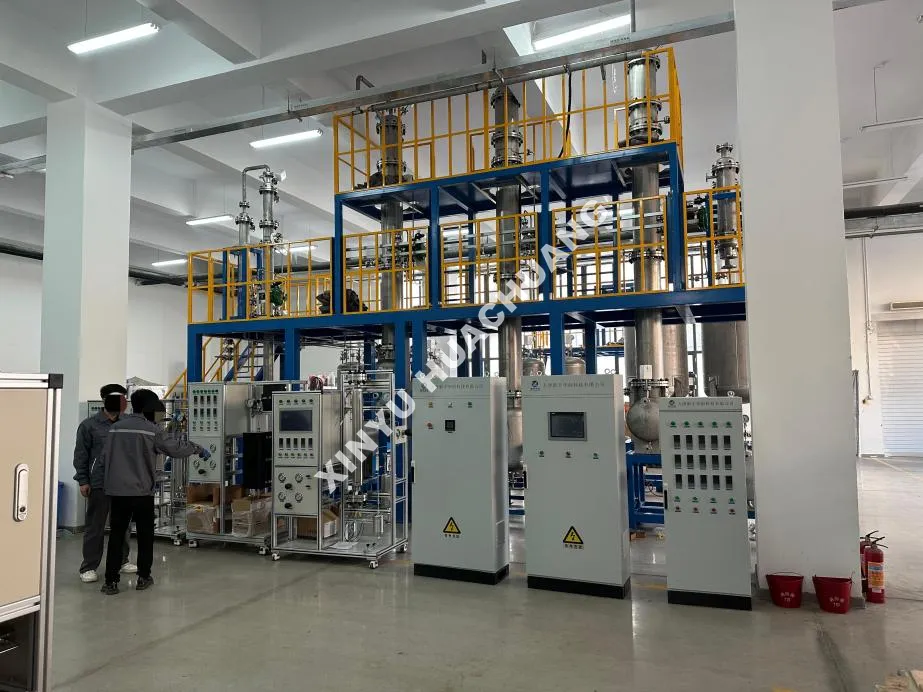

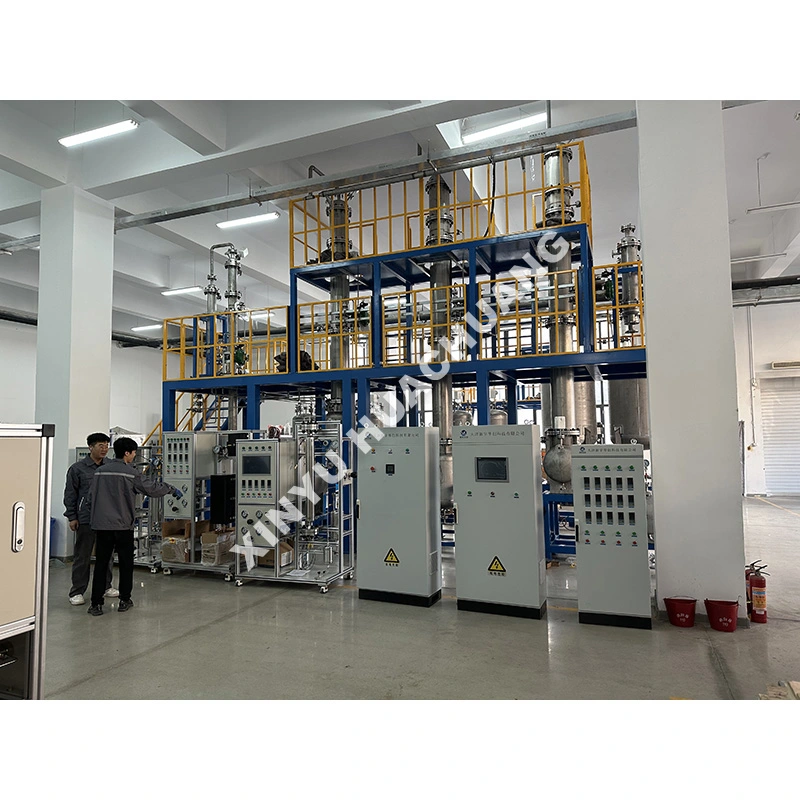

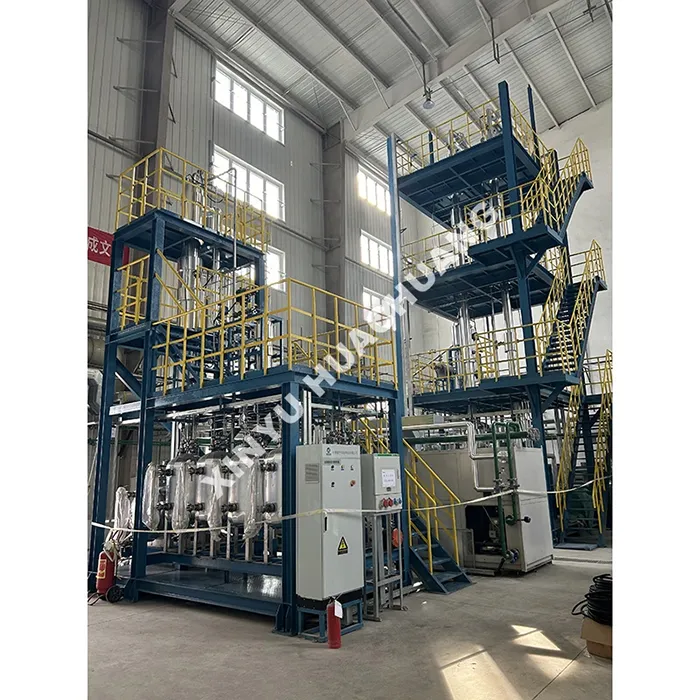

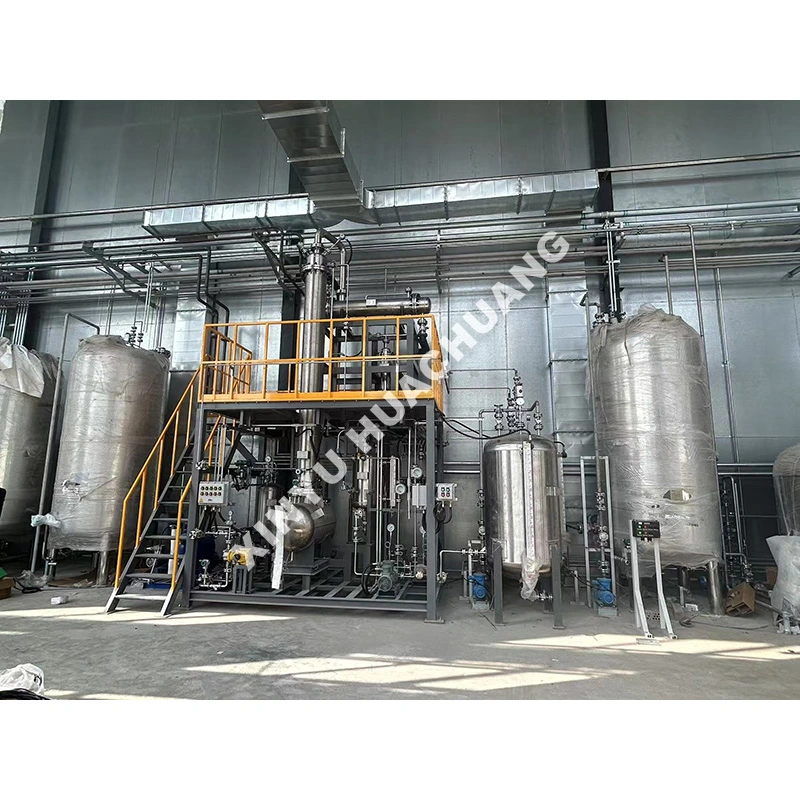

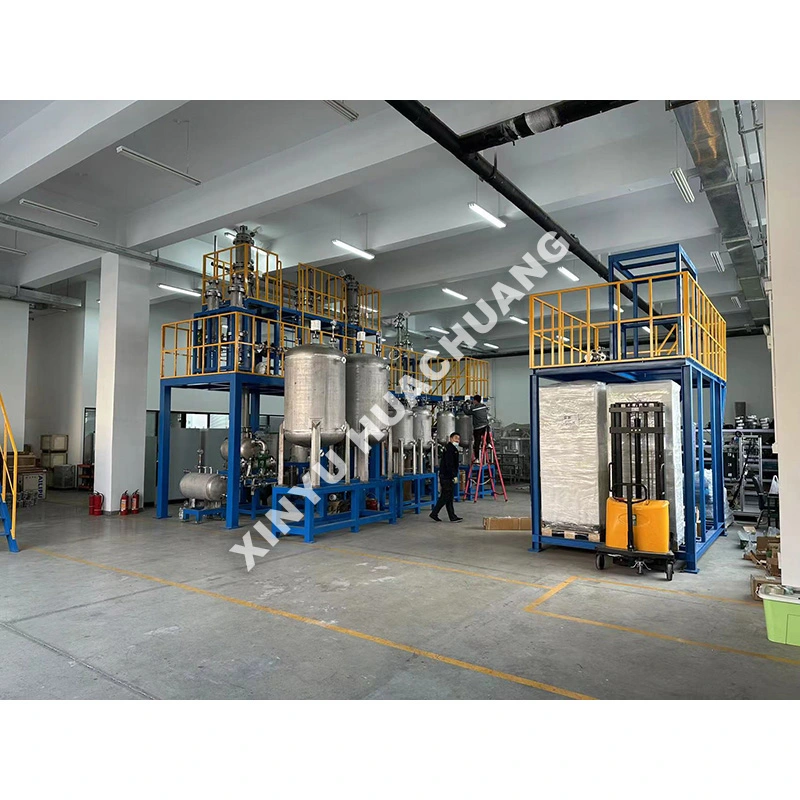

Unidade de destilação contínua de quatro colunas de alto vácuo

A unidade de destilação contínua de quatro colunas de alto vácuo XINYU HUACHUANG é um sistema de separação avançado de nível industrial projetado especificamente para o fracionamento contínuo de misturas líquidas multicomponentes complexas, sensíveis ao calor e de alto ponto de ebulição. Projetada para maximizar a eficiência de separação e ao mesmo tempo minimizar a degradação térmica, esta unidade utiliza uma configuração de destilação contínua de quatro estágios sob condições de vácuo profundo. Equipada com automação PLC inteligente, controle automatizado de taxa de refluxo e intertravamentos de segurança de vários níveis, a unidade garante operação estável e autônoma de longo prazo, ao mesmo tempo que fornece dados de pureza altamente reproduzíveis para produção comercial e otimização de processos.

Mecanismo Operacional

A Unidade de Destilação Contínua de Quatro Colunas de Alto Vácuo opera com base no princípio de destilação fracionada contínua sob vácuo profundo. A matéria-prima líquida é continuamente medida na coluna primária. O vácuo profundo reduz significativamente os pontos de ebulição dos componentes, evitando rachaduras térmicas e polimerização. À medida que a mistura é aquecida no refervedor, o vapor sobe pelo interior da coluna (gaxetas estruturadas ou bandejas de alta eficiência), sofrendo repetidas condensações e revaporizações. A cascata de quatro colunas permite a separação precisa de misturas complexas em múltiplas frações de alta pureza. Os componentes leves são continuamente retirados do topo da primeira coluna, as frações intermediárias são coletadas das colunas subsequentes e os resíduos pesados ​​são descarregados do refervedor final. Todo o processo contínuo é meticulosamente gerenciado pela Unidade de Destilação Contínua de Quatro Colunas de Alto Vácuo para manter gradientes térmicos precisos e eficiência de separação ideal.

Onde isso brilha?

● Separação precisa de quatro colunas: o design em cascata de vários estágios permite a separação simultânea de até quatro frações distintas do produto de uma única matéria-prima, maximizando o rendimento e a pureza do produto.

● Proteção contra vácuo profundo: operar sob alto vácuo (até 10 Pa) reduz significativamente os pontos de ebulição, tornando-o ideal para processar materiais sensíveis ao calor, polímeros e compostos de alto ponto de ebulição sem degradação térmica.

● Componentes internos de alta eficiência: apresenta embalagem estruturada personalizável ou bandejas de alto desempenho para atingir altos números teóricos de placas e pureza de separação em nível de PPM.

● Automação inteligente de PLC: o sistema de controle centralizado permite operação autônoma de longo prazo, ajuste automatizado da taxa de refluxo e registro de dados em tempo real para temperatura, pressão e taxas de fluxo.

● Construção robusta e segura: construída com metalurgia premium (por exemplo, SS316L, Hastelloy) e intertravamentos de segurança de vários níveis (proteção contra superaquecimento, sobrepressão e aquecimento a seco) para garantir uma operação segura.

Especificações Técnicas

Onde é aplicável?

● Química Fina e Farmacêutica: Purificação contínua de ingredientes farmacêuticos ativos (APIs) sensíveis ao calor e intermediários de alto valor.

● Processamento de Polímeros e Resinas: Separação de monômeros, oligômeros e solventes de alto ponto de ebulição na síntese de polímeros.

● Óleos essenciais e extratos naturais: Separação suave e contínua de delicados terpenos, fragrâncias e extratos de plantas.

● Solventes Especiais: Purificação ultra-alta de solventes orgânicos de alto ponto de ebulição ou termicamente instáveis.

● Alimentos e Bebidas: Concentração de sabores naturais, purificação de álcool e extração de compostos bioativos.

Precauções de uso

● Manutenção do sistema de vácuo: certifique-se de que o sistema de vácuo (bombas, condensadores, purgadores) esteja operando de forma estável antes de introduzir a matéria-prima. Flutuações no vácuo causarão variações no ponto de ebulição e comprometerão a eficiência da separação.

● Aquecimento Gradual: Utilize as taxas de rampa de aquecimento programáveis ​​do PLC para evitar vaporização repentina e inundação da coluna, especialmente durante a inicialização do sistema sob vácuo.

● Resfriamento antes do desligamento: Sempre pare a alimentação e mantenha o vácuo e o fluxo da água de resfriamento até que a temperatura do sistema caia abaixo de 80°C para evitar que o produto residual se degrade no refervedor quente.

● Detecção de vazamento: inspecione regularmente todas as vedações de vácuo, juntas e flanges em busca de vazamentos. Mesmo uma pequena entrada de ar pode perturbar o nível de vácuo e introduzir oxigênio, levando à oxidação do produto.

Guia de manutenção

● Diariamente: verifique o nível de vácuo, o fluxo de água de resfriamento e a temperatura do meio de aquecimento. Inspecione o sistema quanto a ruídos, vazamentos ou vibrações incomuns das bombas e compressores.

● Semanalmente/Mensalmente: Limpe ou substitua os pré-filtros de matéria-prima para evitar que resíduos pesados ​​obstruam o empacotamento da coluna. Inspecione todas as juntas de PTFE e vedações mecânicas quanto a desgaste e substitua-as se necessário.

● Trimestralmente: calibre sensores de temperatura, medidores de vácuo, controladores de fluxo de massa e controladores de taxa de refluxo para manter a precisão da separação. Inspecione o sistema de aquecimento para ver se há desempenho uniforme.

● Pós-operação: Siga sempre uma sequência de desligamento adequada: interrompa a alimentação, mantenha o refluxo para limpar a coluna e resfrie o sistema sob vácuo antes de drenar e armazenar para evitar oxidação ou absorção de umidade.

Serviço e suporte pós-venda

Na XINYU HUACHUANG, temos o compromisso de fornecer suporte pós-venda abrangente e confiável para garantir a operação contínua e eficiente do seu equipamento. Nossa equipe de atendimento dedicada está sempre pronta para ajudá-lo.

Cobertura de garantia abrangente

Temos orgulho de oferecer uma garantia de dois anos para nossos equipamentos. Durante este período, oferecemos serviços gratuitos de manutenção e reparo para quaisquer problemas relacionados à qualidade, excluindo aqueles causados ​​por operação inadequada, modificações não autorizadas ou força maior. Para equipamentos além do período de garantia de dois anos, continuamos oferecendo serviços de manutenção vitalícia, cobrando apenas o custo de peças de reposição e mão de obra.

Mecanismo de Resposta Rápida

Oferecemos suporte telefônico de engenharia profissional 7x24 horas. Ao receber uma notificação de falha, nossa equipe técnica responderá dentro de 24 horas e fornecerá uma solução viável. Se for necessário serviço no local, nossos engenheiros profissionais chegarão às suas instalações dentro de uma semana. Em circunstâncias especiais em que o equipamento não possa ser reparado, iremos substituí-lo incondicionalmente por uma nova unidade ou fornecer uma unidade de substituição durante o período de garantia de dois anos, ou tomar as medidas necessárias para restaurar o funcionamento normal.

Perguntas frequentes (FAQ)

Q1: Por que esta unidade opera sob vácuo profundo em vez de pressão atmosférica?

R: O vácuo profundo reduz significativamente os pontos de ebulição dos componentes da mistura. Isso evita o craqueamento térmico e a polimerização que ocorreriam em temperaturas mais altas, tornando a unidade essencial para a separação de compostos sensíveis ao calor, como intermediários orgânicos de alto ponto de ebulição, extratos naturais e monômeros poliméricos.

Q2: Como a cascata de quatro colunas consegue a separação precisa de misturas complexas?

R: Cada coluna da cascata lida com uma tarefa de separação específica. Os componentes leves são continuamente retirados do topo da primeira coluna, as frações intermediárias são coletadas das colunas subsequentes e os resíduos pesados ​​são descarregados do refervedor final. Essa abordagem em etapas permite que misturas complexas sejam separadas com precisão em múltiplas frações de alta pureza em uma única operação contínua.

Q3: Que tipos de componentes internos da coluna são usados ​​nesta unidade de alto vácuo?

R: As colunas são equipadas com embalagens estruturadas ou bandejas de alta eficiência. À medida que o vapor sobe através desses componentes internos, ele sofre condensação e revaporização repetidas, enriquecendo progressivamente as frações alvo. A escolha entre embalagem e bandejas depende dos requisitos específicos de separação e das propriedades físicas da matéria-prima.

Q4: Como a unidade mantém gradientes térmicos precisos em todas as quatro colunas?

R: Todo o processo contínuo é meticulosamente gerenciado pelo sistema de controle integrado da unidade, que regula com precisão as temperaturas do refervedor, as funções do condensador e os níveis de vácuo em cada coluna. Isso garante que o gradiente térmico ideal seja mantido em todas as colunas simultaneamente, proporcionando eficiência de separação consistente e pureza do produto.

Q5: O que torna esta unidade diferente de um sistema de destilação padrão de duas colunas?

R: Um sistema padrão de duas colunas só pode dividir uma alimentação em um número limitado de cortes. A cascata de quatro colunas fornece significativamente mais estágios de separação, permitindo o fracionamento preciso de misturas complexas em quatro ou mais fluxos de produtos distintos. Isto é crítico quando a matéria-prima contém vários componentes valiosos que precisam ser recuperados com alta pureza.
